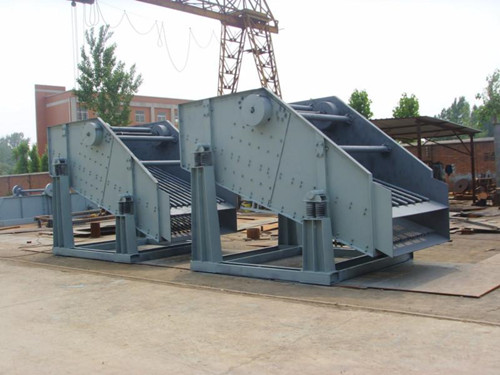

ZKS礦用振動篩
作者 豐泉機械
來源 豐泉機械
瀏覽
發布時間 15/09/10

ZKS型礦用振動篩是我公司自行研制的一種新型、高效的篩分設備,主要用于冶金、礦山、煤炭、建材、電力、化工等大塊狀物料及中小顆粒物料的篩分行業,尤以冶金行業用途最為廣泛,是高爐槽下、焦化廠、選礦廠常用的篩分設備。該產品具有體積小、重量輕,能耗低、便于安裝及工藝布置等特點,采用節能振動電機作振動源,橡膠彈簧支撐并隔振,處理量大,篩分效率高,篩網有較大的安裝傾角,拼塊組裝篩板,更換方便,使用壽命長。
礦用振動篩工作原理和結構:
ZKS礦用振動篩是利用振動電機或普通電機外拖動或自振源驅動,使篩體沿激振力方向作周期性往復振動,物料在篩面上沿直線方向作拋物線運動,從而達到篩分目的。ZKS礦用振動篩由激振裝置、篩箱、防塵罩、落料斗、減振裝置、底座等部分組成。振動篩工作時,由激振器產生的激振力通過篩箱傳遞給篩箱內的篩面上,因激振器產生的激振力為縱向力,迫使篩箱帶動篩網面作縱向前后位移,在一定條件下,篩網面上的物料因受激振力作用而被向前拋起,落下時小于篩孔的物料則透篩而落到下層,物料在篩網面上的運動軌跡為拋物運動,由于這樣周而復始的物料運動,物料從入料端落入篩箱后,迅速前進、松散、透篩,完成篩分作業。
礦用振動篩特點
ZKS型礦用振動篩采用振動電機激振,鋼簧或橡膠彈簧減振及先進的自同步振動原理。具有壽命長、噪聲低、篩分效率高等特點。適用于燒結礦、自然礦、焦炭及其它顆粒物料的高能篩分。
礦篩應用范圍
已廣泛應用于冶金 、礦山、煤炭、建材、耐火材料、糧食等行業。適用于燒結礦、自然礦、焦炭及其它顆粒物料的高能篩分。(注:表內的篩分能力按黃砂比重1.6t/m3計算)
礦用振動篩技術數據:
型號 |
篩分能力 |
振幅mm |
篩面傾角 |
電機型號 |
功率(KW) |
外型尺寸(長×寬×高) |
粒度 |
T/h |
單層 |
雙層 |
ZKS-6-15 |
≦30 |
8 |
5-7 |
0-15°可調 |
YDZ-10-6 |
2×0.75 |
2030×1070×1340 |
1430 |
ZKS-6-18 |
≦50 |
15 |
YDZ-20-6 |
2×1.5 |
2200×1420×1570 |
1660 |
ZKS-12-24 |
≦100 |
20 |
YDZ-30-6 |
2×2.2 |
2793×1800×1770 |
2290 |
ZKS-12-30 |
≦120 |
25 |
YDZ-50-6 |
2×3.7 |
3250×1800×1770 |
2290 |
ZKS-15-30 |
≦150 |
35 |
YDZ-50-6 |
2×3.7 |
3400×2220×2130 |
2220 |
ZKS-15-36 |
≦150 |
50 |
YDZ-50-6 |
2×3.7 |
4050×2160×2260 |
2360 |
ZKS-18-36 |
≦200 |
80 |
YDZ-75-6 |
2×5.5 |
4000×2520×2230 |
2360 |
ZKS-18-42 |
≦200 |
80 |
YDZ-100-6 |
2×7.5 |
4864×2600×2580 |
2630 |
ZKS系列礦用振動篩有篩箱、振動電機、減振系統及底架等組成。篩箱由篩框、篩板、襯板等組成。篩機側板采用優質鋼板制作而成,側板與橫梁、激振器底座采用高強度螺栓或環槽鉚釘連接,結構合理,堅固耐用。礦用振動篩采用振動電機做為激振源,調節振動電機激振力的大小,可以改變篩機的振幅。 減振系統有橡膠彈簧、支承座等組成。本礦篩振動電機安裝方式可分為上振式和側振式,減振裝置安裝方式可分為座式或吊掛式。還可以根據用戶需要進行設計制造。

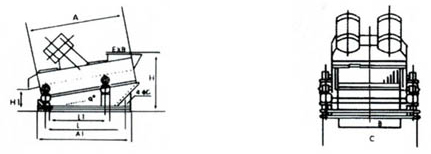

型號 |
A |
A1 |
B |
C |
L |
L1 |
H |
H1 |
E |
D |
ZKS-6-15 |
1500 |
1500 |
600 |
1040 |
1300 |
1050 |
1130 |
200 |
450 |
17 |
ZKS-9-18 |
1800 |
1900 |
900 |
1384 |
1600 |
1100 |
1340 |
230 |
600 |
17 |
ZKS-12-24 |
2400 |
2300 |
1200 |
1756 |
2100 |
1500 |
1550 |
400 |
800 |
21 |
ZKS12-30 |
3000 |
2890 |
1200 |
1756 |
2690 |
1200 |
2040 |
480 |
800 |
21 |
ZKS-15-30 |
3000 |
2890 |
1500 |
2160 |
2540 |
1820 |
1820 |
400 |
900 |
25 |
ZKS-15-36 |
3600 |
3200 |
1500 |
2160 |
2700 |
1930 |
1930 |
290 |
1000 |
25 |
ZKS-18-36 |
3600 |
3200 |
1800 |
2480 |
2950 |
1860 |
1860 |
440 |
1200 |
25 |
ZKS-18-42 |
4200 |
4000 |
1800 |
2480 |
3800 |
2050 |
2050 |
600 |
1200 |
25 |
注:同時可根據用戶的特殊要求重新設計
更多詳細資料請登錄:www.1585.org.cn 服務熱線:15537338466 |
