- 一、產品簡介
-
滾軸篩是火力發電廠輸煤系統中的篩分設備。原煤經過篩分，符合粒度要求的小顆粒煤，在篩機篩軸旋轉力作用下被排到篩面下，直接由帶式輸送機送走；不符合粒度要求的大顆粒煤，在篩面上經一排按同一個方向旋轉軸作用向前運動，被送入碎煤機中破碎后，再由帶式輸送機送走。滾軸篩可防止一般振動篩分機械的堵塞現象，適用于電廠原煤中含水份較大的工況下運行。

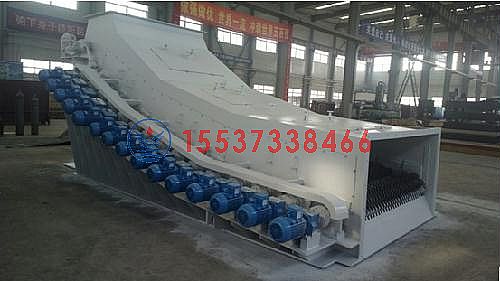

BGS型變傾角等厚滾軸篩，篩面傾角依次變化，入煤處最大，角度逐漸變小，實現快速等厚篩分，不易堵篩，適用于大水分粘煤的篩分。
GS型滾軸篩，篩面處于同一平面，整個篩面呈一個角度，結構簡潔，篩分物料流暢，占地空間小。
河南豐泉機械自上世紀80年代開始生產篩分設備，先后研制了波動篩、諧波篩、篩軸平面篩、振動概率篩等，已生產各類篩分設備1千余臺。變傾角等厚滾軸篩是集所有形式滾軸篩優點于一體的最新型篩機，其性能更優越，對物料的適應能力更強。
- 二、結構與原理
-
結構形式
變傾角等厚滾軸篩是由機體、機蓋、篩軸、進煤斗、出口罩殼和控制柜六大部分組成
1）機體部分
機體為焊接件，所有篩軸總成通過聯結螺栓固定在機體，機體側面裝有襯板。
2）機蓋部分
機蓋為焊接件，機蓋起密封作用，機蓋上面設有檢修門，前、后跟進煤斗和出口罩殼聯結。
3）篩軸總成部分
篩軸總成由輥道電機（含減速機）、篩軸、篩片、平鍵、鎖緊螺母、聯軸器、軸承座及軸承座附件組成，輥道電機（含減速機）與篩軸通過聯軸器直聯。
4）進煤斗部分
帶旁路的進煤斗為焊接件，內設擋板，擋板通過電動推桿執行器推動，限位翻轉，進煤斗內裝有襯板。
5）出口罩殼部分
出口罩殼為焊接件，出口罩殼起密封作用，出口罩殼上面設有檢修門。
6）控制柜部分
工作原理
變傾角等厚滾軸篩采用單軸驅動，所有篩軸按同一方向旋轉，使物料沿篩面向前運動，同時攪拌物料，符合粒度要求的小顆粒物料，受自重和篩片旋轉力的作用，從篩孔中落下，直接由帶式輸送機送走；不符合粒度要求的大顆粒物料繼續向前運動，被送入碎煤機中破碎。變傾角等厚滾軸篩是在普通平篩面滾軸篩的基礎上研究開發的一種新產品，篩機采用等厚篩分原理，篩面設計成帶有不同傾角的三段篩面一次排列，靠近進煤斗的篩面傾角為25°，使進入篩機的物料迅速向前移動，減薄物料層厚度，保證物料不在前段篩面上堆積，有利于物料的篩分；中間段篩面傾角為15°此時物料量仍較大，所以采用中等篩面傾角，除了使物料較迅速向前移動減薄物料層厚度外，也使物料在這段篩面進行有效的篩分；靠近出料口的第三段篩面傾角為5°，物料在這段篩面上向前移動的速度較前兩段要慢，使物料在這段篩面上得到充分的篩分，也得到一個較理想的篩分效率。
- 三、技術特點
-
技術特點
1）變傾角等厚滾軸篩是集普通齒輪箱傳動滾軸篩、鏈傳動滾軸篩、波動篩和諧波篩的優點為一體的最新型滾軸篩，操作簡單、維護量小。
2）篩機設有旁路系統，利用電動推桿操作旁路擋板可控制篩分狀態與旁路之間的切換。也可手動控制，并且設有內置式限位開關。
3）采用單軸驅動，傳動系統簡單、安全可靠，便于檢修和維護。
4）篩機采用等厚篩分原理設計，此次篩面分兩段，傾角分別為10°、5°，有利于物料運動，提高篩分效率，并且篩面上不易積存物料，適用于含水量較高的煤種。
5）采用大六角形篩片，相鄰兩軸的篩片交叉形成篩孔，篩片具有自動清理篩軸上粘煤的作用，大大降低了物料堵塞篩面的可能性，保證了出力。
6）篩機內設有抗沖擊引煤板，引煤板設計有布料裝置，能使物料在篩機寬度上均勻地分布在篩面上。
7）篩機前四根篩軸下面設計有清軸器，用于清除物料水份過大時在篩軸上的粘煤和雜物纏繞。
8）篩機采用全封閉殼體，無粉塵外溢。另外機體的側板和機蓋之間軸端密封可靠，拆卸簡單靈活，方便設備檢修和維護。
9） 篩片采用ZG40Mn2材質,耐磨損,使用壽命長,可達5000小時以上。
10）篩軸材質為45＃鋼調質，具有韌性好，抗沖擊等特點。
11）篩箱內側壁設有易更換的高錳鋼耐磨襯板，大大地延長了箱體及整機的使用壽命。
12）篩軸設有機械、電氣兩級過載保護及堵煤報警裝置。
13）篩軸總成檢修方便，單個篩軸檢修不需打開機蓋，不需拆卸其它篩軸，即可從側面抽出檢修，節省維護空間和工作量。
14）電控柜防護等級為IP54，操作簡單、靈活，既可就地手動控制又可以遠方集控（電控柜留有程控接口）。
15）電氣及控制設備是經過國家鑒定的合格產品。
16）減速機采用硬齒面。
17）所有的注油點都有明顯的標志。
18）增設堵煤報警裝置，便于監控。
- 四、技術參數
-
|
型號
|
軸數
|
篩面寬度
mm
|
出力
t/h
|
分級粒度
mm
|
篩分效率
%
|
驅動形式
|
整機質量
Kg
|
|
(B)GS-6×10
|
6
|
1000
|
630
|
30或根據客戶要求確定
|
75
|
單軸或根據用戶要求確定
|
5800
|
|
(B)GS-9×10
|
9
|
1000
|
630
|
85
|
7200
|
|
(B)GS-12×10
|
12
|
1000
|
630
|
90
|
8600
|
|
(B)GS-6×14
|
6
|
1400
|
1000
|
75
|
9600
|
|
(B)GS-9×14
|
9
|
1400
|
1000
|
85
|
10800
|
|
(B)GS-12×14
|
12
|
1400
|
1000
|
90
|
12100
|
|
(B)GS-6×18
|
6
|
1800
|
1500
|
75
|
12580
|
|
(B)GS-9×18
|
9
|
1800
|
1500
|
85
|
14200
|
|
(B)GS-12×18
|
12
|
1800
|
1500
|
90
|
15300
|
|
(B)GS-12×20
|
12
|
2000
|
1800
|
90
|
19600
|
|
(B)GS-12×22
|
12
|
2200
|
2000
|
90
|
21500
|
|
(B)GS-15×28
|
15
|
2800
|
2800
|
90
|
24500
|
|
(B)GS-15×31
|
15
|
3100
|
3000
|
90
|
26300
|
- 五、技術服務
-
河南豐泉機械有限公司服務作如下承諾：
1）及時向需方提供按合同規定的全部技術資料和圖紙。有義務在必要時邀請需方參與供方的技術設計審查。
2）按需方要求的時間到現場進行技術服務，指導需方按供方的技術資料和圖紙要求進行安裝、分部與整套試運及系統試運。
3）對于需方選購的與合同設備有關的配套設備，供方提供滿足設備接口要求的技術條件和資料。
4）嚴格執行供需雙方就有關問題召開會議的紀要或簽訂的協議。
5）按合同規定為需方舉辦有關設備安裝、調試、使用、維護技術的業務培訓。
6）加強售前、售中、售后服務，把24小時服務、超前服務、全過程服務、終身服務貫徹在產品制造、安裝、調試、大修的全過程。
7）接到需方反映的質量問題信息后，在24小時之內作出答復或派出服務人員，盡快到達現場，做到用戶滿意為止。
8）隨時滿足需方對備品備件的要求。
