弛張篩板的安裝固定結構，包括相鄰的兩弛張篩板、橫梁，其特征在于還包括軌座，所述軌座中部設有槽口，所述軌座與所述橫梁之間固定連接，所述兩弛張篩板設置在所述槽口內，并與所述槽口配合連接。本發明的有益效果是：可以實現弛張篩板的快速拆裝，大大縮短現場使用過程中更換篩板的時間，延長了篩板的使用壽命。

弛張篩篩板固定方法|弛張篩十字橫梁的結構|弛張篩振動原理|弛張篩設備廠家13303738672

奧創弛張篩工藝：

現有技術的振動篩是通過電機驅動，并且由兩根帶有不平衡重量的軸組成的激振器，兩根軸作反向同步回轉，所產生的離心力使篩箱發生振動，篩箱的振動帶動篩面上的物料振動而達到透篩的目的。根據不平衡重在軸上的相對位置不同，篩箱振動的軌跡可以是直線或橢圓兩種形式。這種振動篩采用大振幅、高振動強度來實現篩分，特別是在物料中潮濕細粒顆粒的含量高、粒度小、比表面積大，加上有外在水分和粘土等成分的存在的情況下，潮濕細粒顆粒相互粘結成團，容易附在篩面上堵塞篩孔，從而使設備的穩定性及可靠性差，篩梁等結構容易發生斷裂等其他事故，設備現場使用噪音大；大振幅與高振動強度，需要大功率的電機，耗能高；同時，物料在含水量比較大的時候，篩分容易堵網，篩分效率低。

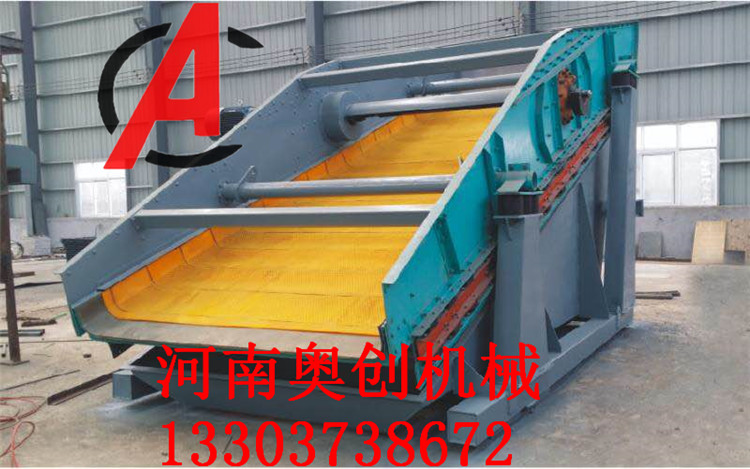

實用新型要解決的技術問題是:提供一種結構緊湊，有效避免物料堵塞篩孔，可提高篩分效果及篩分效率的弛張篩。實用新型為解決其技術問題所采用的技術方案是:所述的弛張篩，包括主篩筐，主篩筐包括左側板和右側板，左側板與右側板之間均勻分布有固定橫梁，相鄰固定橫梁之間設置浮動橫梁，浮動橫梁的兩端均固定在平衡方管上，平衡方管與左、右側板之間均通過諧振彈簧連接，相鄰固定橫梁與浮動橫梁之間安裝篩板，左、右側板外壁上均連接支架，偏心激振器分別置于兩側板外側，兩偏心激振器通過主軸相連接，其中一偏心激振器通過萬向聯軸器連接驅動裝置，驅動裝置安裝在支架上。

偏心激振器帶動主篩筐振動，主篩筐通過諧振彈簧使平衡方管帶動浮動橫梁實現二次振動；篩板可選用聚氨酯篩板，聚氨酯篩板安裝在固定橫梁與浮動橫梁之間，從而使聚氨酯篩板產生弛張運動，篩板上的物料產生“蹦床效應”；入篩物料在弛張運動下粗顆粒物料和細顆粒物料產生分層，細顆粒物料靠近篩面易于透篩；物料中粘結成團的顆粒在篩板的“蹦床效應”下分散開，而且聚氨酯篩板有自清潔功能；在外水含量不大于14%的情況下，原煤落入篩面上后，在篩板的弛張作用下，由于聚氨酯篩板本身材質的特性，將原煤有效的彈起發散，將物料分散，實現有效篩分。

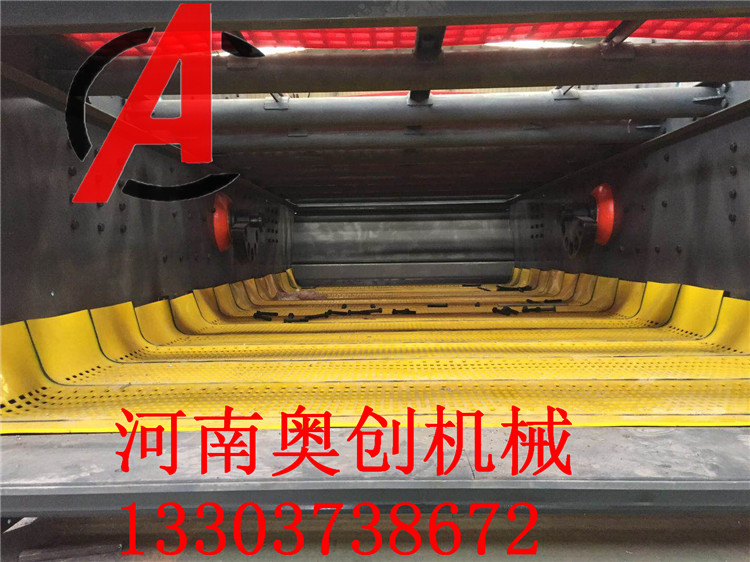

所述的固定橫梁與浮動橫梁上部均通過螺栓安裝有篩板連接塊，篩板連接塊頂部設置卡槽，篩板兩端分別設置篩板腿，篩板腿分別固定在卡槽內。篩板連接塊可采用高硬度的聚氨酯進行制造.............

振動篩在選礦廠應用很多：

1.按其傳動機構的不同，又可以分為以下幾種：偏心振動篩、慣性振動篩、自定中心振動篩、共振篩。基本原理系借電機軸上下端所安裝的重錘（不平衡重錘），將電機的旋轉運動轉變?yōu)樗健⒋怪薄A斜的三次元運動，再把這個運動傳達給篩面。

2.若改變上下部的重錘的相位角可改變?cè)系男羞M(jìn)方向。使篩面上的物料以一定的速度向排料端移動，物料同時得到篩分。搖動篩與上述幾種篩子相比，其生產率和篩分效率都比較高。其缺點是動力平衡差。 高頻篩分效率高，可大幅度降低循環負荷和篩上物中合格粒級含量，從而提高磨機的處理能力（一般可提高5～10個百分點）。

3.篩分過程對篩下物粒度控制嚴格，消除過粗礦粒對精礦品位的不利影響；另外礦漿在篩面高頻小振幅振蕩作用下，有按密度分層的作用，高密度小顆粒易于沉降至篩面而透篩，因此可明顯提高篩下物的品位。

4.高頻篩廣泛適用于選礦、選煤、化工、制磚、食品、制堿、化肥、造紙等行業中各種物料的干法、濕法篩分、分級、脫水。

5.振動篩主要分為直線振動篩、圓振動篩、高頻振動篩。振動篩按振動器的型式可分為單軸振動篩和雙軸振動篩。振動篩利用振動電機激振作為振動源，使物料在篩網上被拋起，同時向前作直線運動，物料從給料機均勻地進入篩分機的進料口，通過多層篩網產生數種規格的篩上物、篩下物，分別從各自的出口排出。

6.直線振動篩（直線篩）具有穩定可靠、消耗少、噪音低、壽命長、振型穩、篩分效率高等優點，是一種高效新型的篩分設備，廣泛用于礦山、煤炭、冶煉、建材、耐火材料、輕工、化工等行業。
