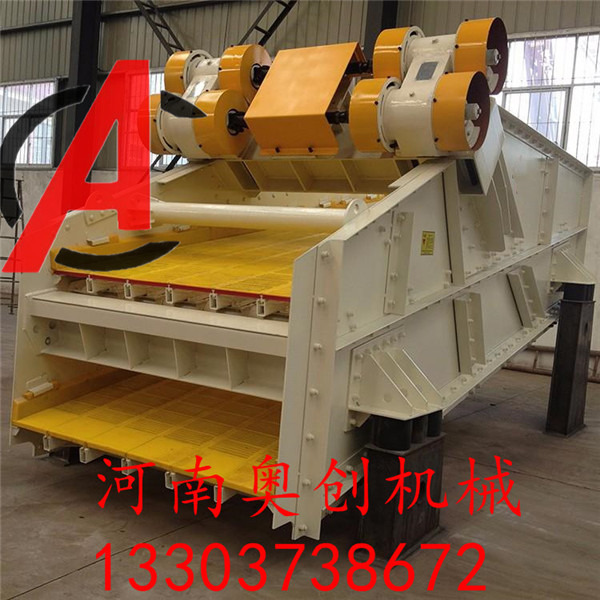

GZS系列振動脫水篩是我公司研制的專門用于洗選廠尾礦干排系統、脫泥、脫介、脫水的振動分級設備。該系列脫水篩采用法蘭式激振器或箱式激振器，由兩臺電機外拖動作反方向自同步旋轉。振動脫水篩是由激振器、篩框、機架、篩板、減震彈簧、傳動裝置等部件組成。是礦業篩分脫水的最佳伴侶。
礦用脫水振動篩|小型脫水篩工作原理|高頻脫水篩現場視頻|尾礦脫水篩廠家13303738672
GZS系列高頻振動脫水篩產品介紹:
GZS系列高頻振動脫水篩主要用于細粒脫水和分級，煤泥或尾礦回收。該系列脫水篩采用座式或法蘭式激振器，由兩臺電機外托作反向自同步旋轉，使篩體沿直線方向做周期性往復運動，從而達到分級脫水目的。篩框采用高強度螺栓連接，篩面由弧形段與直線段組成，結構堅固耐用。
GZS系列高頻振動脫水篩特點:
1.結構合理，加工精度高。
2.篩框整體強度、剛度高，使用壽命長。
3.篩分效果好，使用效率高。
4.維護和檢修方便。
5.運轉平穩、噪聲低。
6.對篩框結構進行動態性能優化。
GZS系列高頻振動脫水篩技術參數表:
| 序號 | 名稱 | 單位 | GZS-1231 | GZS-1431 | GZS-1837 | GZS-2448 | |
| 1 | 入料濃度 | 45 | 45 | 45 | 45 | ||
| 2 | 處理量 | t/h | 15-19 | 15-19 | 28-33 | 60-120 | |
| 3 | 篩面規格 | mm | 12003100 | 14003100 | 18003700 | 24004800 | |
| 4 | 篩孔尺寸 | mm | 0.3，0.35 | 0.3，0.35 | 0.3，0.35 | 0.3，0.35 | |
| 5 | 雙振幅 | mm | 3-5 | 3-5 | 3-5 | 3-5 | |
| 6 | 振頻 | Hz | 25 | 25 | 25 | 25 | |
| 7 | 488 | 328 | 27 | 370 | 265 | 315 | |
| 配用電機 | 型號 | Kw | Y122M-4 | Y132S-4 | Y132M-4 | Y180M-4 | |
| 功率 | |||||||
| 電壓 | |||||||
| 8 | V | 380 | 380 | 380 | 380 | ||
| 外形尺寸 | mm | 302024002100 | 302026002100 | 352730602130 | 502538802693 | ||
| 9 | 單點最大動載荷 | N | ±200 | ±2500 | ±3500 |
±5000 |
|
礦用脫水振動篩工作原理：
脫水篩采用了雙電機自同步技術，通用型偏心塊、可調振幅振動器。主要由篩箱、激振器、支承系統及電機組成。兩個互不聯系的振動器作同步反向運轉，兩組偏心質量產生的離心力沿振動方向的分力疊加，反向離心抵消，從而形成單一的沿振動方向的激振動，使篩箱做作往復直線運動。
