YK系列圓振動篩系引進德國技術制造的高效振動篩,振幅強弱可調節，物料篩淌線長，多層篩分，各檔規格篩選清晰，篩分效率高。適宜采石場篩分砂石料，也可供選煤、選礦、建材、電力及化工等行業作產品分級用。

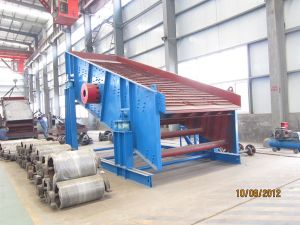

圓振篩篩機主要有篩箱、篩網、振動器、減振彈簧裝置、底架等組成。采用筒體式偏心軸激振器及偏塊調節振幅，振動器安裝在篩箱側板上，并由電動機通過三角皮帶帶動旋轉，產生離心慣性力，迫使篩箱振動。篩機側板采用優質鋼板制作而成，側板與橫梁、激振器底座采用高強度螺栓或環槽鉚釘連接。振動器安裝在篩箱側板上，一并由電動機通過聯軸器帶動旋轉，產生離心慣性力，迫使篩振動。
工作原理：
電動機經三角帶使激振器偏心塊產生高速旋轉。運轉的偏心塊產生很大的離心力，激發篩箱產生一定振幅的圓運動，篩上物料在傾斜的篩面上受到篩箱傳給的沖量而產生連續的拋擲運動，物料與篩面相遇的過程中使小于篩孔的顆粒透篩，從而實現分級。
性能特點：
1.采用塊偏心作為激振力，激振力強;
2.篩子橫梁與篩箱采用高強度螺栓聯結，無焊接;
3.篩機結構簡單，維修方便快捷;
4.采用輪胎聯軸器，柔性聯接，運轉平穩;
5.篩分效率高、處理量大、壽命長。
適用范圍：
一種新型高性能篩分設備料篩淌線長，多層面、多規格篩選清晰，篩分效率高，是破碎篩分機組上的理想設備。直線振動篩系高效新型的篩分設備，廣泛用于礦山、煤炭、冶煉、建材、耐火材料、輕工、化工等行業.
技術參數：
| 型號規格 |
篩網層數 |
篩面傾角（°） |
篩網面積（m2） |
振動頻率（r/min） |
雙振幅（mm） |
處理能力（m3/h） |
電機功率（kW） |
外形尺寸（L×W×H）（mm） |
重量（kg） |
| 2YK1224 |
2 |
15 |
2.88 |
970 |
6-8 |
20-120 |
5.5 |
2673×2382×2027 |
1750 |
| YK1235 |
1 |
15 |
4.2 |
970 |
6-8 |
20-150 |
5.5 |
3710×2464×1450 |
1729 |
| 2YK1235 |
2 |
15 |
4.2 |
970 |
6-8 |
20-150 |
7.5 |
3705×2393×2339 |
2476 |
| 3YK1235 |
3 |
15 |
4.2 |
970 |
6-8 |
20-150 |
7.5 |
3621×2521×2581 |
3158 |
| 4YK1235 |
4 |
15 |
4.2 |
970 |
6-8 |
20-150 |
11 |
3510×2521×2830 |
4160 |
| YK1545 |
1 |
17.5 |
6.75 |
970 |
6-8 |
20-150 |
11 |
4904×3044×2179 |
3319 |
| 2YK1545 |
2 |
17.5 |
6.75 |
970 |
6-8 |
20-150 |
15 |
5042×3090×3165 |
5308 |
| 3YK1545 |
3 |
17.5 |
6.75 |
970 |
6-8 |
20-150 |
15 |
4972×3090×3395 |
5915 |
| 4YK1545 |
4 |
17.5 |
6.75 |
970 |
6-8 |
20-150 |
18.5 |
4915×3155×3804 |
7260 |
| YK1548 |
1 |
17.5 |
7.2 |
970 |
6-8 |
20-150 |
11 |
5190×3044×2186 |
3319 |
| 2YK1548 |
2 |
17.5 |
7.2 |
970 |
6-8 |
20-150 |
15 |
5265×3140×3208 |
5284 |
| 3YK1548 |
3 |
17.5 |
7.2 |
970 |
6-8 |
20-150 |
15 |
5200×3090×3440 |
6186 |
| 4YK1548 |
4 |
17.5 |
7.2 |
970 |
6-8 |
20-150 |
18.5 |
5200×3155×3849 |
7284 |
| YK1860 |
1 |
20 |
10.8 |
970 |
6-8 |
32-350 |
15 |
6302×3365×2992 |
4651 |
| 2YK1860 |
2 |
20 |
10.8 |
970 |
6-8 |
32-350 |
18.5 |
6020×3455×3756 |
6195 |
| 3YK1860 |
3 |
20 |
10.8 |
970 |
6-8 |
32-350 |
18.5 |
6020×3455×4180 |
7613 |
| 4YK1860 |
4 |
20 |
10.8 |
970 |
6-8 |
32-350 |
22 |
5963×3505×4463 |
8650 |
| YK2160 |
1 |
20 |
12.6 |
970 |
6-8 |
66-720 |
18.5 |
6302×3730×2992 |
4917 |
| 2YK2160 |
2 |
20 |
12.6 |
970 |
6-8 |
66-720 |
22 |
5966×3958×3975 |
6856 |
| 3YK2160 |
3 |
20 |
12.6 |
970 |
6-8 |
66-720 |
30 |
5966×3958×4400 |
9112 |
| 4YK2160 |
4 |
20 |
12.6 |
970 |
6-8 |
66-720 |
30 |
5966×3958×4780 |
11405 |
| YK2460 |
1 |
20 |
14.4 |
970 |
6-8 |
75-750 |
18.5 |
6302×4155×2992 |
5243 |
| 2YK2460 |
2 |
20 |
14.4 |
970 |
6-8 |
75-750 |
30 |
6027×4308×3975 |
8503 |
| 3YK2460 |
3 |
20 |
14.4 |
970 |
6-8 |
75-750 |
30 |
6027×4308×4400 |
10411 |
| 4YK2460 |
4 |
20 |
14.4 |
970 |
6-8 |
75-750 |
30 |
5966×4308×4780 |
12068 |
| 2YK2475 |
2 |
20 |
18 |
970 |
6-8 |
120-900 |
30 |
7812×4308×4642 |
10709 |
| 3YK2475 |
3 |
20 |
18 |
970 |
6-8 |
120-900 |
37 |
7718×4393×5033 |
13400 |
| 4YK2475 |
4 |
20 |
18 |
970 |
6-8 |
120-900 |
45 |
7718×4494×5361 |
15500 |
| YK3060 |
1 |
20 |
18 |
970 |
6-8 |
200-900 |
30 |
6302×4943×3108 |
14052 |
| 2YK3060 |
2 |
20 |
18 |
970 |
6-8 |
200-900 |
37 |
6207×4943×3985 |
17185 |
| 3YK3060 |
3 |
20 |
18 |
970 |
6-8 |
200-900 |
45 |
6207×4943×4485 |
19200 |
| 4YK3060 |
4 |
20 |
18 |
970 |
6-8 |
200-900 |
45 |
6207×4943×4785 |
21080 |
