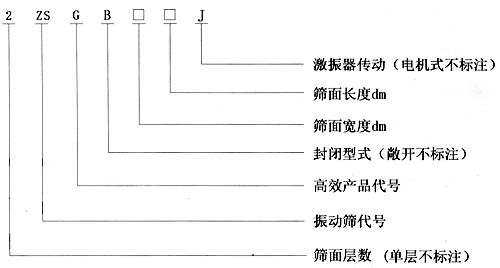

ZSG高效重型篩 （礦用振動篩）概述： ZSG系列高效重型振動篩（礦用重型振動篩）是一種新型、高效的篩分設備，其篩箱運動軌跡近似為直線。廣泛應用于礦山、煤炭、電力、冶金、建材、耐火等各行各業對較大塊狀物料及中、小顆粒狀物料的分級作業。 ZSG高效重型篩 （礦用振動篩）特點: 篩面傾斜安裝，與其它同類型產品相比具有下列特點： (1)體積小，篩分能力大； (2)重量輕，便于安裝及工藝布置； (3)能耗少，可節約大量能源； (4)價格低，備件量極少： (5)結構簡單，造型美觀； (6)篩網由小塊拼裝，且更換極為簡便。 ZSG高效重型篩 （礦用振動篩）結構與工作原理： 由激振裝置、篩箱、防塵罩、落料斗、減振裝置、底座等部分組成。工作時，由激振器產生的激振力通過篩箱傳遞給篩箱內的篩面上，因激振器產生的激振力為縱向力，迫使篩箱帶動篩網面作縱向前后位移，在一定條件下．篩網面上的物料因受激振力作用而被向前拋起，落下時小于篩孔的物料則透篩而落到下層物料在篩網面上的運動軌跡為拋物運動，由于這樣周而復始的物料運動，從而完成物料篩分作業。 ZSG高效重型篩 （礦用振動篩）型號說明：

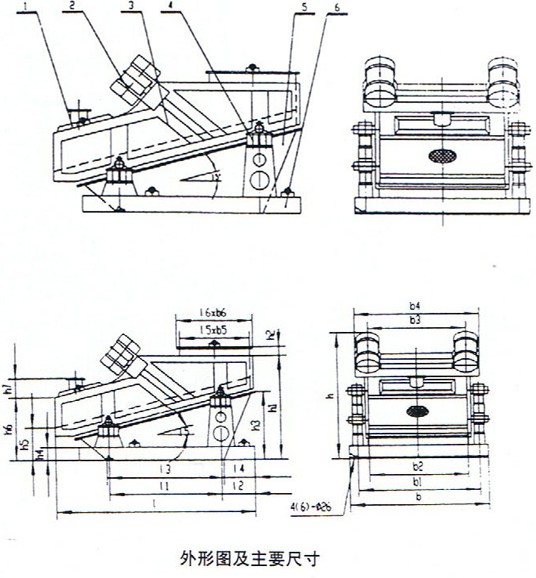

ZSG高效重型篩 （礦用振動篩）外形尺寸圖：
ZSG高效重型礦用振動篩--激振器式 電機振動式
型號 篩面面積 篩面傾角 給料粒度 篩孔尺寸 處理量 振頻 雙振幅 配用電機 m2 度 mm mm t/h Hz mm 型號 功率Kw 電壓V ZSGB-0615 0.9 10 <150 3 10-100 16 6-9 YZO-10-6 2*1.0 380 ZSGB-0918 1.62 10 15-160 YZO-20-6 2*2.0 ZSGB-1020 2 15 , 15-200 YZO-20-6 2*2.0 ZSGB-1224 2.88 10 25-300 YZO-30-6 2*2.5 ZSGB-1030 3 15 35-360 YZO-30-6 2*2.5 ZSGB-1230 3.6 15 40-400 YZO-50-6 2*3.7 ZSGB-1530 4.5 15 45-460 YZO-50-6 2*3.7 ZSG2B-0615 0.9 10 10-100 YZO-10-6 2*1.0 ZSG2B-0918 1.62 10 15-160 YZO-20-6 2*2.0 ZSG2B-1020 2 15 15-200 YZO-20-6 2*2.0 ZSG2B-1224 2.88 10 25-300 YZO-30-6 2*2.5 ZSG2B-1030 3 15 35-360 YZO-30-6 2*2.5 ZSG2B-1230 3.6 15 40-400 YZO-50-6 2*3.7 ZSG2B-1530 4.5 15 45-460 YZO-75-6 2*5.5

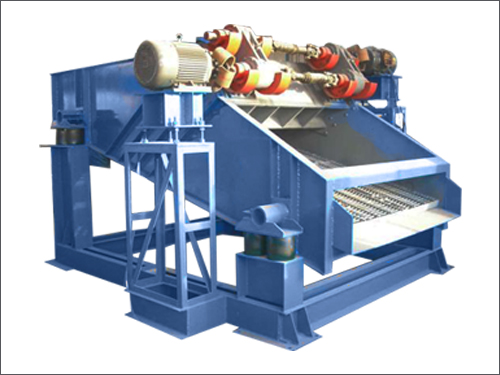

激振器振動式
ZSG高效重型篩(礦用振動篩)安裝與調試： 把底架的槽鋼固定在基礎上，使同側前后支承座高差一致，同一端（入料端或排料端）兩側的支承座板在同一水平面內，誤差均為2mm以內。橡膠彈簧在出廠前已進行靜剛度測試，應選擇剛度相同（或相近）的彈簧配置在同一臺振動篩的不同支承位置。安裝時把橡膠彈簧置于下支承座上，使支承座上的凸臺進入彈簧的內孔，然后吊裝篩箱，一定要使橡膠彈簧的內孔上下均與支承板的凸臺對中，將篩箱垂直下落，置于橡膠彈簧上，此時各支承點橡膠彈簧的高度應一樣，誤差不得大于2mm。用戶需要調整篩面傾角時，可松開卡箍的固定螺栓，轉動上支承座，同時加高（或降低）后支承座，調整前后支承座的距離，使篩面傾角符合要求。篩機各部分聯接必須牢固可靠，所有螺栓不得有任何松動，各零部件不得有任何異常聲響，篩機上參振部分與周圍固定物之間的最小間隙為30-50mm。篩機出廠時，雙振幅調為5―7mm，用戶可調整振動電機的兩偏心塊間的夾角，調整激振力的大小，進而調整篩機振幅的大小。 ZSG高效重型篩(礦用振動篩)維護與操作： 在啟動篩機前，應檢查周圍是否有妨礙篩機運轉的障礙物，各處聯接螺栓是否緊固，尤其是振動電機、支撐座、篩板的固定螺栓要重新緊固一遍。檢查兩臺振動電機的轉向是否相反，如轉向相同，應變更一臺電機的電源接線，使兩臺篩機運轉時，先空負荷啟動，運行，停車一次，觀察有無異常現象及聲響，空運轉時應保持平穩正常。連續運轉4小時后，測量軸承溫度，軸承溫度不得超過75攝氏度。連續空運轉4小時后，將各部位聯接螺栓重新緊固一次，以后再重復進行2-3次，帶料運轉時，給料要均勻，使物料勻布篩面，如物料跑偏，應調整給料點。篩機停車前，應先停止給料，篩面物料走完后，再停車。停車后要及時清理篩面上的物料和雜物。振動電機使用3個月后加油一次，每半年小修一次，每年大修一次，并按振動電機說明書對振動電機進行維護、保養。
