一、概述 GZS型滾軸篩(正弦篩)是我公司自主開發的新型高效篩煤機械，是目前火力發電廠輸煤系統中廣泛選用的重要篩選設備之一，可有效減輕碎煤機的工作負荷，顯著提高碎煤機的工作效率和使用壽命。該產品適應性廣、無振動、噪聲低、無粉塵、不堵煤、篩分效率高、維修方便。

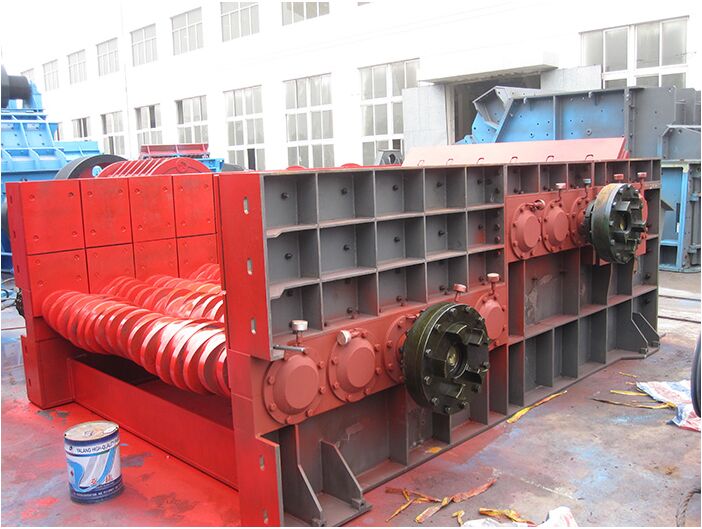

二、結構及工作原理 該設備主要由前篩箱、后篩箱、下箱體、篩軸及減速機五大部件以及擋板、檢查門和聯軸器等附件組成。所有殼體均采用鋼板焊接形式，內附錳鋼耐磨襯板。整體剛性良好。在檢查門處采用特制密封膠條，整體密封性能良好。 該設備主要是利用多軸旋轉推移物料前移，并同時進行篩分的一種機械。電動機經減速機減速后，通過柱銷聯軸器帶動各個篩軸朝同一方向旋轉，每根篩軸上均裝有梅花狀篩片，并且呈交錯形式排列，從而形成篩孔尺寸。物料經入料口進入篩箱后，開始在自重及篩軸的旋轉共同作用下，以較快的速度向下移動，進入第一級粗篩分階段。隨后物料進入第二級精篩分階段，在這一階段，物料的移動主要依靠篩軸的旋轉推移，物料移動速度減緩，物料經過充分的篩分后，大塊物料通過篩上物料出口送入碎煤機，而小塊物料則直接落入輸送皮帶。

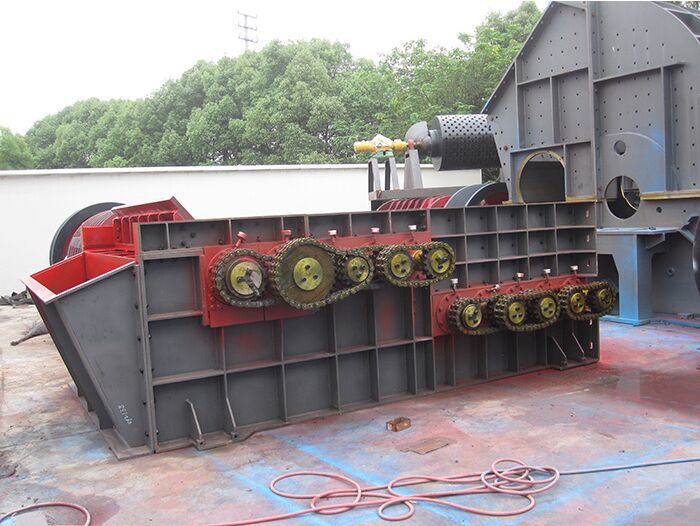

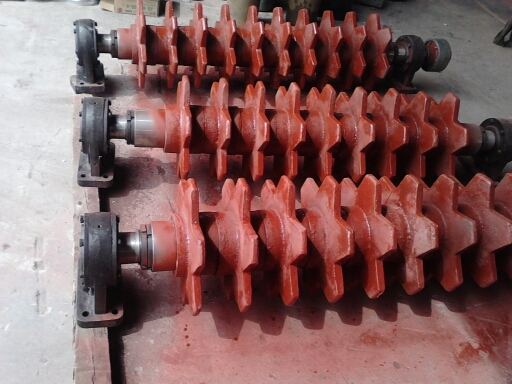

三、結構特點 1、滾軸篩的篩軸采用單軸驅動，不但維修方便，而且便于運輸及安裝，每根篩軸均設有一套驅動裝置且有過載保護，任一組篩軸發生故障，均不影響整機正常運行。 2、入料口設有電動擋板，具有旁路功能。可實現遠程自動控制。 3、每根篩軸上均裝有耐磨性高的數片異形耐磨篩片，相距兩篩軸上的篩片位置交錯排列，形成篩孔。 4、篩軸傾斜排列可快速分離物料，篩分效率高。 5、篩軸下端設有清理篩孔的裝置，篩分含有較大水分和粉量的煤料時，篩分過程中均不產生堵篩現象。 6、本機的入料口下方設有煤流擋板，正常狀態下煤流經篩面篩分，事故狀態下電動推桿推動電動擋板使煤流經旁路直接落入運輸皮帶。
六、機器的安裝 1、該設備為整體起吊，如果個別減速機或聯軸器影響起吊，可將之暫時拆掉。起吊鋼絲繩夾角不得大于70°。 2、根據工藝布置的要求，滾軸篩分為左安裝和右安裝兩種形式，沿輸煤皮帶給料方向看，電動推桿位置在左側即為左安裝，位置在右側即為右安裝。 3、安裝前應根據滾軸篩的底座尺寸在滾軸篩的基礎上設置預埋件，待滾軸篩安裝找正后，再與基礎焊牢。 4、電機接線時，順序應和電氣圖一致。
七、機器的試車及注意事項 滾軸篩的試車運轉分為空載試運和負載試運，空載試運正常后，方可進行負載試運。在具體操作時應著重注意下列事項: 1、空載試運 （1）試運之前應先清除篩面上的遺留物，如工具、木料、鐵件等。 （2）軸承座內的軸承采用潤滑脂潤滑。 （3）減速機在出廠前已加注了潤滑油，不必再進行加注。 （4）接通電源點動起動，正常后方可連續運轉，并檢查轉動是否靈活，軸承溫升是否正常，否則應停機檢查，查找原因，待調整好后再進行試車，直至正常為止。 2、負載運行 （1）當空載試運2小時以后，無故障，方可進行負載試運。 （2）應先開動篩煤機后再加料，不允許先上料后開車。
