FSG系列滾筒回轉篩分機
FSG系列滾筒回轉篩分機簡介:
FSG系列滾筒回轉篩分機是我公司生產的一種大型篩選設備,其性能穩定、處理量大、無易損件易維護,適用于大產量粗篩。
FSG系列滾筒回轉篩分機工作原理:
電機經過減速機減速傳輸動力使錐形篩筒轉動,物料從進料口進入錐形篩筒內,物料在其內側翻滾運動,篩下料穿過篩網從細料口
排出,篩上料從篩筒另一端的粗料口排出,達到篩選分級的目的。
FSG系列滾筒回轉篩分機性能特點:
●結構合理—在設計時盡量避免使用復雜機構,使設備耐用性好、故障率低、易損件少、易維護。
●耐用性好—傳動機構選用圓柱齒輪式減速機及非標十字滑塊聯軸器,傳動系統剛性大、承受載荷大、壽命長。
●不易堵網—網架采用六棱錐形結構,有利于物料的流動及篩分,不易堵網;
●篩網更換方便、壽命長—設計合理的夾網機構使篩網受力均勻,不易破損,使用孔徑為1.18mm篩網,篩選重質純堿,篩網使用壽命可達2年以上。篩網為多片鋪設(而非整張鋪設),使用經濟,換網方便。
●密封性好—采用全密封設計,運行時粉塵不飛揚,不污染環境。
●安裝方便—運行無振動,對安放基礎無特殊要求,可在惡劣環境下長時間運行。

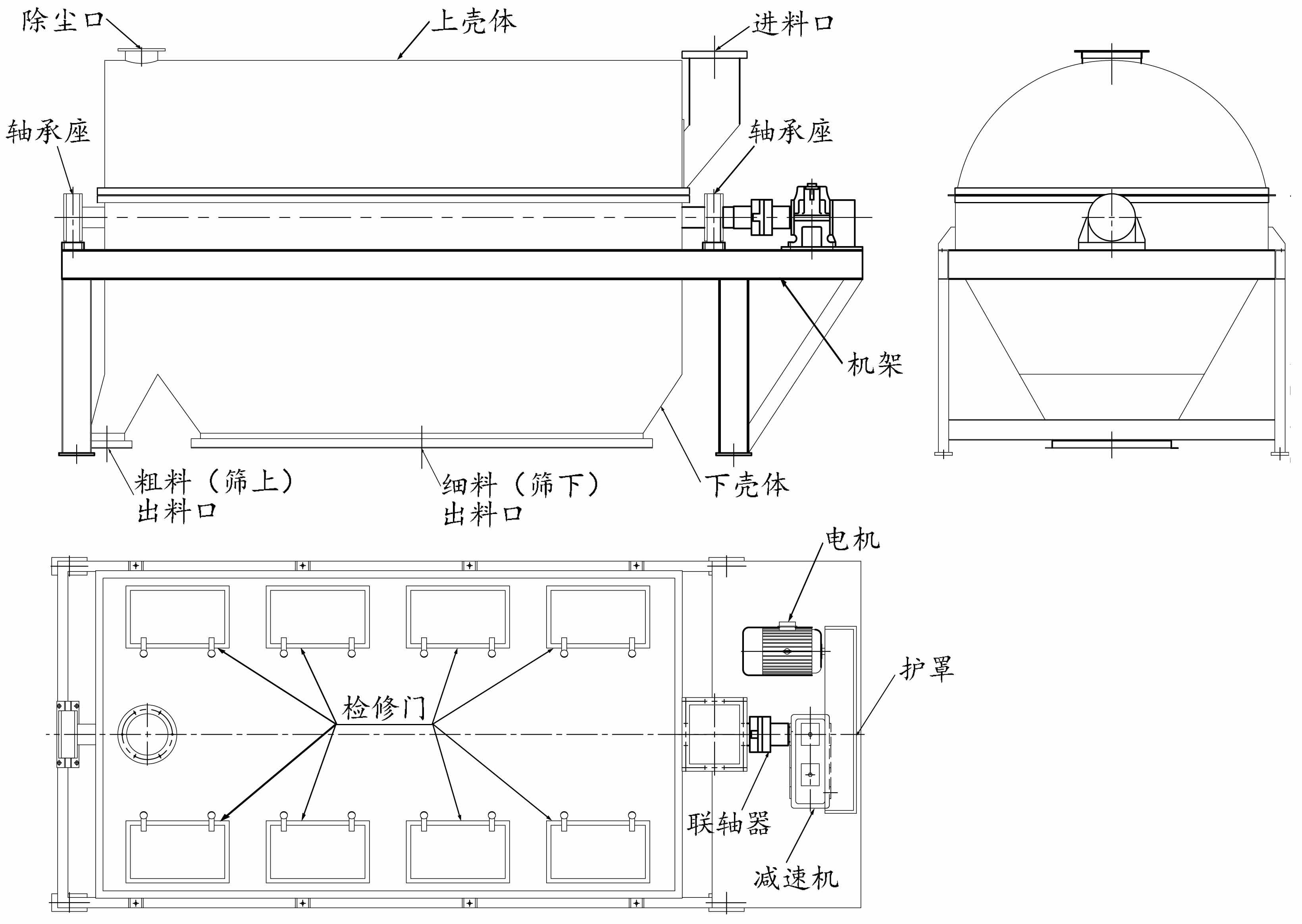

FSG系列滾筒回轉篩分機結構示意圖:

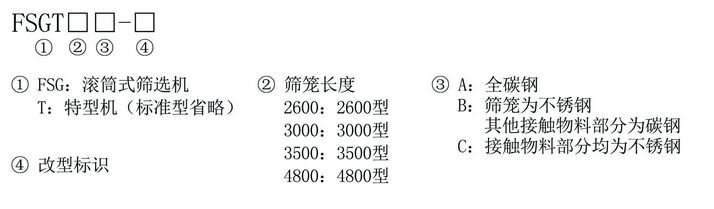

FSG系列滾筒回轉篩分機型號表示:

FSG系列滾筒回轉篩分機技術參數:
|
規格型號
|
篩網總面積(㎡)
|
功率(kw)
|
最大產量(t/h)
|
重量(kg)
|
外形尺寸(mm)
|
|
FSG2600
|
11
|
5.5
|
60
|
5000
|
3862×1940×2510
|
|
FSG3500
|
14.7
|
7.5
|
80
|
7000
|
5576×2350×2760
|
|
FSG4800
|
21
|
11
|
100
|
8000
|
6513×2350×2870
|
※可根據用戶現場需要,設計制造特殊規格。
