一、TH斗式提升機提升機的用途及特點
TH型斗式提升機是我廠基于HL型斗式提升機研制的新產品，與其相比，具有輸送量大，提升高度高，運行平穩可靠，
壽命長等顯著優點。其主要技術性能及參數符合JB3926-85<<垂直斗式提升機>>(該標準等效，參照了國際標準和國外先進
標準）；牽引用園環鏈符合TM36-8<<礦用高強度園環鏈>>。
本提升機具有以下特點：
1、輸送量大，相同斗寬的TH型與HL型相比，輸送量增大近一倍：
2、采用了組裝式鏈輪。有輪體、輪緣用高強度螺栓聯接而成。在鏈輪磨損到一定程度后，可擰下螺栓，拆換輪緣，更換方便，
且節約拆料、降低了維修費；
3、下部采用了重錘杠桿式張緊裝置，即可實現自動張緊。一次安裝后不需調整，又可以保持恒定的張緊力，從而保證機器的正
常運轉，避免了打滑或脫鏈；
4、牽引件為低合金高強度園環鏈，經適當的熱處理后，具有很高的抗拉強度和耐磨性，使用壽命長。
本提升機為混合或重力方式卸料，掏取式裝料，適用輸送堆積密度不大于1.5噸/米3的物料的粉狀、粒狀、小塊狀的低磨琢性物料，
物料的溫度不得超過250度。
本機備有兩種料斗：
zh型（中深斗）一般使用于輸送濕的，一結塊，較難拋出的物料， 如濕砂、型砂、化肥、堿粉等。
sh型（深斗）一般使用于輸送干燥的、松散易于拋出的物料，如水泥、碎石、煤塊、等。

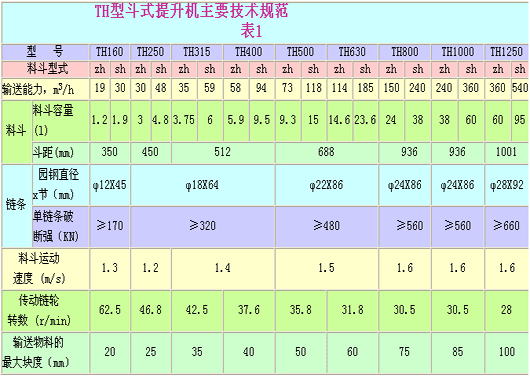

本提升機代號為TH,即園環鏈斗式提升機；產品規格以斗寬表示，其主要列于表1
*:表中料斗容積為料斗盛水時容積。于實際填充量相近，故輸送量計算時未考慮填充系數，
具體選型時應根據物料特性查表
（3）求得ψ修正值以此值修正表給輸送量。

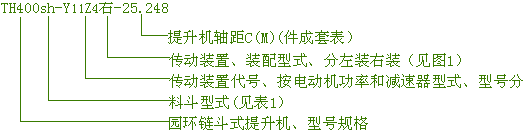

標記實例：

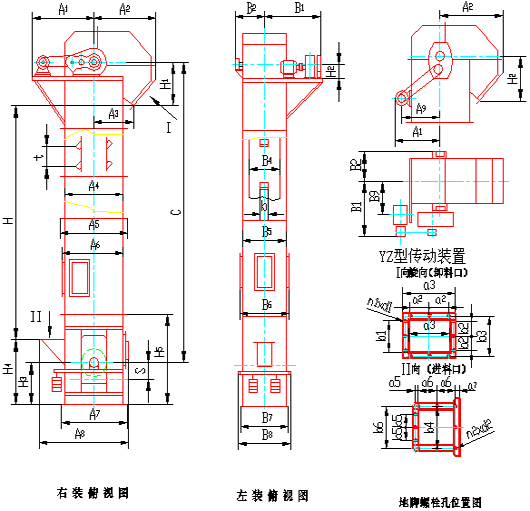

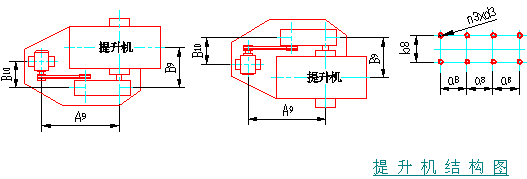

二、TH斗式提升機的結構型式圖如下、主要尺寸參數見表2、傳動裝置技術規范見表3.
|
TH斗式提升機的主要尺寸 表2
|
|
提 升 機
型號規格
|
輪廓高度
|
整 機 結 構 尺 寸
|
料 斗
|
地 角 孔 尺 寸
|
| L |
H |
H3 |
S |
t |
b |
a8 |
b8 |
n3 |
d3 |
| TH160 |
C+1300
|
C-750 |
750 |
200 |
350 |
160 |
400 |
350 |
6 |
18 |
| TH250 |
C+1500 |
C-950 |
850 |
200 |
450 |
250 |
340 |
496 |
8 |
22 |
| TH315 |
C+1643 |
C-1060 |
900 |
250 |
512 |
315 |
350 |
571 |
8 |
22 |
| TH400 |
C+1763 |
C-1500 |
950 |
250 |
512 |
400 |
400 |
658 |
8 |
22 |
| TH500 |
C+2024 |
C-1805 |
1060 |
250 |
688 |
500 |
360 |
788 |
10 |
26 |
| TH630 |
C+2384 |
C-2225 |
1250 |
300 |
688 |
630 |
400 |
918 |
10 |
26 |
| TH800 |
C+2390 |
C-880 |
1320 |
300 |
|
800 |
450 |
1100 |
10 |
26 |
| TH1000 |
C+2650 |
C-950 |
1400 |
300 |
|
1000 |
410 |
1360 |
12 |
32 |
| TH1250 |
C+2780 |
C-1000 |
1500 |
320 |
|
1250 |
450 |
1570 |
12 |
32 |
|
| 續表2 |
提 升 機
型號規格 |
上、下部機殼及外形輪廓尺寸 |
中部機殼尺寸 |
| H5 |
A2 |
A7 |
A8 |
B2 |
B7 |
B8 |
A4 |
A5 |
A6 |
B4 |
B5 |
B6 |
| TH160 |
1500 |
1000 |
1131 |
1330 |
295 |
497 |
538 |
1000 |
1105 |
1049 |
315 |
421 |
370 |
| TH250 |
1800 |
1190 |
1346 |
1649 |
376 |
598 |
688 |
1180 |
1362 |
1229 |
450 |
582 |
490 |
| TH315 |
1800 |
1267 |
1416 |
1825 |
443 |
641 |
695 |
1250 |
1396 |
1439 |
475 |
621 |
707 |
| TH400 |
1900 |
1394 |
1566 |
1825 |
498 |
726 |
793 |
1400 |
1546 |
1601 |
560 |
706 |
816 |
| TH500 |
2120 |
1545 |
1808 |
2080 |
579 |
878 |
910 |
1600 |
1768 |
1824 |
670 |
838 |
950 |
| TH630 |
2360 |
1706 |
2008 |
2380 |
644 |
1008 |
1066 |
1800 |
1968 |
2026 |
800 |
968 |
1080 |
| TH800 |
2200 |
1866 |
2208 |
3110 |
709 |
2148 |
1151 |
2000 |
2148 |
2049 |
885 |
1216 |
1165 |
| TH1000 |
2350 |
2065 |
2460 |
3560 |
825 |
2370 |
1360 |
2200 |
2370 |
2249 |
1085 |
1460 |
1365 |
| TH1250 |
2500 |
2221 |
2660 |
4040 |
910 |
2570 |
1610 |
2400 |
2570 |
2449 |
1335 |
1710 |
1615 |
|
| 續表2 |
提 升 機
型號規格 |
卸 料 口 尺 寸 |
| H1 |
A3 |
a1 |
a2 |
a3 |
b1 |
b2 |
b3 |
n1 |
d1 |
| TH160 |
900 |
760 |
500 |
180 |
565 |
280 |
180 |
345 |
10 |
12 |
| TH250 |
1000 |
890 |
630 |
225 |
700 |
400 |
250 |
476 |
10 |
12 |
| TH315 |
850 |
773 |
630 |
225 |
706 |
475 |
225 |
551 |
12 |
14 |
| TH400 |
1200 |
840 |
710 |
250 |
786 |
560 |
250 |
636 |
12 |
14 |
| TH500 |
1400 |
920 |
800 |
300 |
888 |
670 |
300 |
758 |
12 |
18 |
| TH630 |
1700 |
1010 |
900 |
350 |
988 |
800 |
350 |
888 |
12 |
18 |
| TH800 |
1800 |
1550 |
1000 |
300 |
1080 |
1000 |
300 |
1080 |
16 |
18 |
| TH1000 |
2000 |
1750 |
1100 |
300 |
1200 |
1200 |
350 |
1300 |
16 |
18 |
| TH1250 |
2400 |
1850 |
1200 |
350 |
1300 |
1450 |
404 |
1550 |
16 |
18 |
|
| 續表2 |
提 升 機
型號規格 |
進 料 口 尺 寸 |
| H4 |
a4 |
a5 |
a6 |
a7 |
b4 |
b5 |
b6 |
n2 |
d2 |
| TH160 |
1000 |
180 |
70 |
120 |
20 |
150 |
100 |
210 |
6 |
10 |
| TH250 |
1320 |
280 |
107 |
180 |
28 |
250 |
160 |
296 |
6 |
12 |
| TH315 |
1110 |
355 |
70 |
145 |
25 |
315 |
145 |
375 |
9 |
12 |
| TH400 |
1250 |
450 |
95 |
180 |
30 |
375 |
180 |
445 |
9 |
12 |
| TH500 |
1465 |
560 |
140 |
210 |
30 |
475 |
200 |
545 |
9 |
12 |
| TH630 |
1775 |
710 |
115 |
200 |
30 |
600 |
180 |
670 |
12 |
14 |
| TH800 |
2000 |
900 |
160 |
250 |
30 |
750 |
200 |
830 |
12 |
14 |
| TH1000 |
2140 |
1120 |
230 |
300 |
35 |
950 |
250 |
1040 |
12 |
14 |
| TH1250 |
2300 |
1400 |
360 |
350 |
35 |
1180 |
300 |
1270 |
12 |
14 |
|
| 續表2 |
提 升 機
型號規格 |
傳動裝置
代 號 |
傳 動 裝 置 主 要 尺 寸 （mm） |
| H2 |
A1 |
A9 |
B1 |
B9 |
B10 |
| TH160 |
Y2J3 |
290 |
1245 |
868 |
1132 |
674 |
405 |
| Y3J3 |
290 |
1245 |
868 |
1132 |
674 |
405 |
| Y4J3 |
290 |
1245 |
868 |
1132 |
674 |
424 |
| Y5J4 |
335 |
1307 |
918 |
1152 |
729 |
434 |
| TH250 |
| Y4J3 |
340 |
1210 |
870 |
1170 |
795 |
424 |
| Y5J4 |
335 |
1237 |
899 |
1197 |
819 |
434 |
| Y7J4 |
335 |
1237 |
899 |
1197 |
819 |
480 |
| Y11J5 |
405 |
1295 |
924 |
1238 |
839 |
566 |
| Y15J5 |
405 |
1295 |
924 |
1238 |
839 |
592 |
| TH315 |
Y5J4 |
335 |
1307 |
944 |
1230 |
900 |
424 |
| Y7J4 |
335 |
1307 |
926 |
1230 |
900 |
443 |
| Y11J5 |
405 |
1412 |
987 |
1270 |
920 |
558 |
| Y15J5 |
405 |
1412 |
1075 |
1270 |
920 |
618.5 |
| Y4J2 |
380 |
1001 |
848 |
851.5 |
539 |
- |
| Y5J3 |
380 |
1051 |
868 |
866.5 |
535 |
- |
| Y7J3 |
380 |
1051 |
868 |
866.5 |
516 |
- |
| Y11J4 |
380 |
1121 |
903 |
915.5 |
515 |
- |
| TH400 |
Y11J5 |
405 |
1509 |
1106 |
1383 |
981 |
558 |
| Y15J6 |
445 |
1509 |
1043 |
1592 |
1111 |
663 |
| Y18J6 |
445 |
1509 |
1051 |
1592 |
1111 |
669.5 |
| Y22J6 |
445 |
1509 |
1091 |
1592 |
1111 |
688.5 |
| Y7J4 |
735 |
1126 |
943 |
962 |
611 |
- |
| Y11J4 |
625 |
1196 |
971 |
977 |
576 |
- |
| Y15J5 |
405 |
1011 |
1011 |
1027 |
563.5 |
- |
| Y18J6 |
900 |
1306 |
1031 |
1066 |
577.5 |
- |
| TH500 |
Y15J6 |
445 |
1658 |
1153 |
1715 |
1215 |
663 |
| Y18J6 |
445 |
1658 |
1159 |
1715 |
1215 |
669.5 |
| Y22J6 |
445 |
1658 |
1181 |
1715 |
1215 |
713.5 |
| Y11J5 |
820 |
1317 |
1092 |
1110 |
672 |
- |
| Y15J5 |
810 |
1362 |
1112 |
1110 |
646.5 |
- |
| Y18J6 |
760 |
1407 |
1132 |
1149 |
660.5 |
- |
| Y22J6 |
760 |
1407 |
1132 |
1173 |
660.5 |
- |
| TH630 |
Y18J6 |
445 |
1808 |
1337 |
1798 |
1298 |
714 |
| Y22J6 |
445 |
1808 |
1266 |
1798 |
1268 |
714 |
| Y11J5 |
650 |
1417 |
1192 |
1168 |
730 |
- |
| Y15J6 |
860 |
1462 |
1212 |
1207 |
743.5 |
- |
| Y18J6 |
820 |
1507 |
1232 |
1207 |
718.5 |
- |
| Y22J6 |
820 |
1507 |
1232 |
1231 |
718.5 |
- |
| TH800 |
|
|
|
|
|
|
|
| TH1000 |
|
|
|
|
|
|
|
| TH1250 |
|
|
|
|
|
|
|

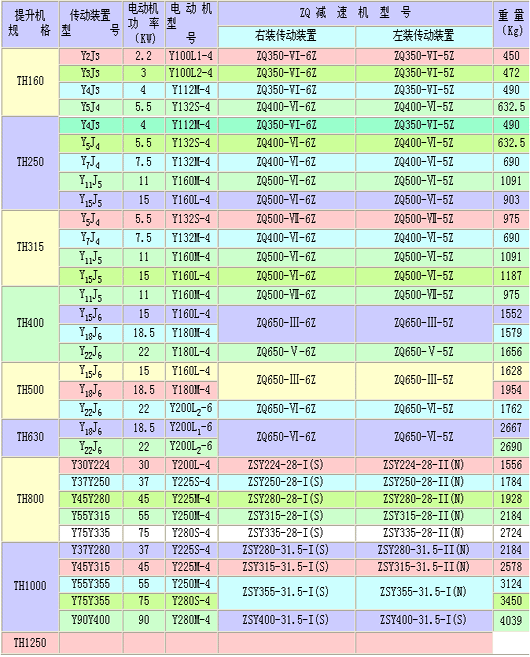

ZQ型減速機傳動裝置技術規范 表3 |
