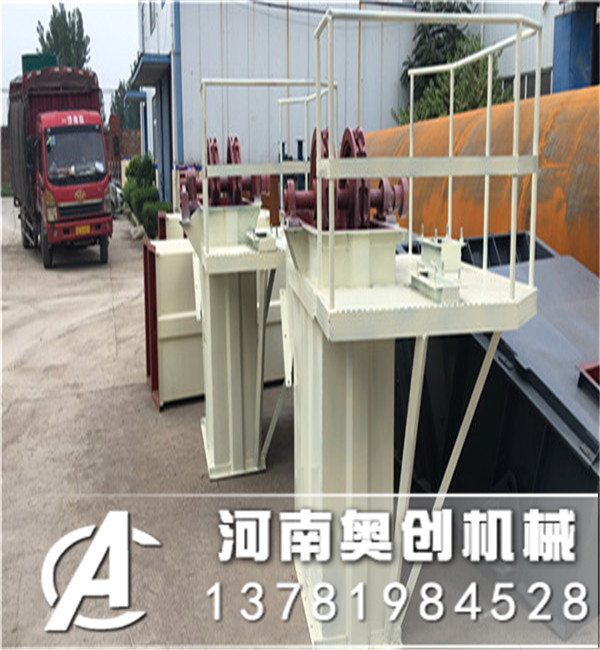

TH型斗式提升機是奧創機械基于TD斗式提升機研制的新產品，與其相比，具有輸送量大，提升高度高，運行平穩可靠，壽命長等顯著優點。其主要技術性能及參數符合垂直斗式提升機該標準等效，牽引用圓環鏈符合礦用高強度圓環鏈。適用于輸送粉狀、粒狀、小塊狀的低磨琢性物料，如：煤、水泥、碎石、砂子、化肥、炭素顆粒、糧食等溫度不超過250℃的物料。
TH型斗式提升機備有二種料斗：ZH型(中深斗)一般適用于輸送濕的、易結塊、較難拋出的物料，如濕砂、型砂、化肥、堿肥、堿粉等。TH型(深斗)一般適用于輸送干燥的、松散易于拋出的物料，如水泥、碎石、煤塊等。TH系列環鏈斗式提升機傳動裝置有二種形式，分別配有ZJ型減速器和ZQ型減速器。ZJ型軸裝減速器直接套裝在主軸軸頭上，省去了傳動平臺，聯軸器等，使結構緊湊、重量輕、而且內部帶有異型輥逆止器，逆止可靠，該減速器噪聲低，運轉平穩，并隨主軸浮動，可消除安裝應力。本機輸送量365m3/h，提升高度為50m。
特性：

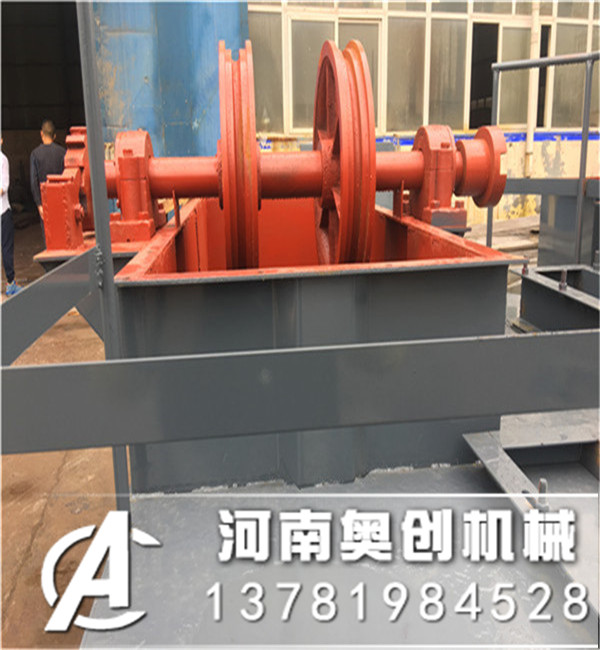

輸送量大，相同斗寬的TH型與HL型相比，輸送量增大近一倍,采用了組裝式鏈輪。有輪體、輪緣用高強度螺栓聯接而成。在鏈輪磨損到一定程度后，可擰下螺栓，拆換輪緣，更換方便，且節約拆料、降低了維修費；下部采用了重錘杠桿式張緊裝置，即可實現自動張緊。一次安裝后不需調整，可以保持恒定的張緊力，從而保證機器的正常運轉，避免了打滑或脫鏈；牽引件為低合金高強度園環鏈，經適當的熱處理后，具有很高的抗拉強度和耐磨性，使用壽命長。提升機為混合或重力方式卸料，掏取式裝料，適用輸送堆積密度不大于噸/米3的物料的粉狀、粒狀、小塊狀的低磨琢性物料，物料的溫度不得超過250度。
特點：
1、維護方便，壽命長，結構剛性強；
2、輸送物料的溫度可達250℃，提升高度運行平穩可靠，噪音小且維護方便；
3、中間節具有單通道和雙通道兩種形式，改進機型的提升輸送量比普通機型提高30%以上；
4、提升機環鏈采用合金鋼鍛造，并經滲碳淬火處理，具有 的抗拉強度和耐磨性能。
技術參數：| 提升機型號規格 | TH160 | TH200 | TH250 | ||||
| 料斗形式 | ZH | SH | ZH | SH | ZH | SH | |
| 輸送量(99%)m3/h | 15.77 | 24.97 | 17.87 | 28.6 | 31.43 | 48.19 | |
| 料斗 | （料斗容積盛水)升 | 1.2 | 1.9 | 1.5 | 2.4 | 3.0 | 4.6 |
| 料斗間距(毫米) | 500 | ||||||
| 鏈條 | 圓鋼直徑節距（毫米) | 14*50 | |||||
| 單條破斷載荷千牛頓) | ≥190 | ||||||
| 傳動鏈輪轉速(轉/分) | 69.71 | 63.22 | 44.11 | ||||
| 輸送物料塊度(毫米) | 20 | 25 | 30 | ||||
| 提升機型號規格 | TH315 | TH400 | TH500 | TH630 | ||||||||
| 料斗形式 | ZH | SH | ZH | SH | ZH | SH | ZH | SH | ||||
| 輸送量(99%)米3/時 | 35 | 59 | 58 | 94 | 73 | 118 | 114 | 185 | ||||
| 料斗 | 料斗容積(盛水)升 | 3.75 | 6.0 | 5.9 | 9.5 | 9.3 | 15.0 | 14.6 | 23.6 | |||
| 料斗間距(毫米) | 512~688 | |||||||||||
| 鏈條 | 圓鋼直徑*節距(毫米) | θ18*64 θ22*86 | ||||||||||
| 單條破斷載荷(千牛頓) | ≥320≥480 | |||||||||||
| 單位長度牽引件重量(公斤/米) | 25.64 | 26.58 | 31.0 | 31.9~41.5 | 44.2 | 49.0 | 52.3 | |||||
| 傳動鏈輪轉速(轉/分) | 42.5 | 37.6~35.8 | 31.8 | |||||||||
| 輸送物料塊度(毫米) | 35 | 40~50 |
660 |
|||||||||
