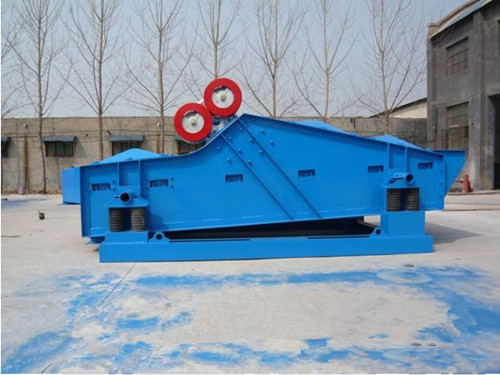

ZKX直線振動篩
作者 豐泉機械
來源 豐泉機械
瀏覽
發布時間 15/09/09
ZKX型直線振動篩簡述
ZKX型系列振動篩是一種運動軌跡為直線的中、細物料篩分設備，廣泛用于選煤、選礦、電力、制糖、制鹽等行業，對中、細粒度物料進行干、濕式篩分或脫水、脫介、脫泥作業，是國內行業項目的首選產品。
ZKX型直線振動篩用途及特點
用途：
ZKX型振動篩為直線運動，是煤泥脫水作業的專用設備，廣泛適用于煤泥回收，壓濾隔粗、過濾隔粗，其他極細物料的脫水、回收等工藝條件。 ZKX脫水篩采用了雙電極自同步技術，通用型快偏心、可調振幅振動器。主要由篩箱、激振器、支承系統及電機組成。通過膠帶聯軸分別驅動兩個互不聯系的振動器作同步反向運轉，兩組偏心質量產生的離心力沿振動方向的分力疊加，反向離心抵消，從而形成單一的沿振動方向的激振動，使篩箱做作往復直線運動。全系列共有二十四種規格，可供選煤、選礦、發電、制糖、制鹽等工業部門，對中細粒度物料進行干濕式篩分、脫水、脫介、脫泥。結構先進、堅固耐用、振動噪聲小。
特點：
體積小，重量輕，結構簡單，安裝方便，維修容易。
噪聲小，耗能少，效率高，造價低。
篩分精度高，無粉塵污染，有利于環境保護。
可更換多種篩網，使用壽命長。
ZKX系列直線振動篩與其他類型的振動篩相比具有以下特點：
振動參數合理，性能穩定。
整機強度、剛度大，使用壽命長。
處理量大，使用效率高。
適用于安裝編織篩網、不銹鋼條縫篩面、聚胺酯篩面、沖孔篩板。
易損部件更換簡便。
給料箱和排料口可以根據不同的排料工藝進行特殊設計。
除具有系列振動篩的特點外，還有以下特點：
◆篩機整體為水平安裝，但篩網呈負角安裝，以保證強制脫水效果；
◆篩網可選擇不銹鋼復合篩網，張緊式安裝，或不銹鋼焊接條縫篩板，壓緊式安裝，以滿不同需要；
◆可通過變頻器隨時調整振動頻率以達到最佳脫水效果；
◆振動參數較高：工作頻率25HZ，振動強度7g；
◆采用自同步液體潤滑振動器激振，篩框采用特殊降噪材料，并用高強螺栓聯接，確保篩機工作可靠和工作噪聲降低，整機工作噪聲85dB(A),較同類篩機降幅約為15dB；
◆入料段設置弧形篩面，提高脫水效率；
◆設置給料箱，保證物料均勻給入篩面；
◆配有整體底架便于搬運和安裝；
◆依靠篩上濾層截留細粒和積壓脫水；
選型及定貨：注明篩網結構（編制、沖孔、條縫）、網孔尺寸、處理量、物料入粒粒度。
ZKX型直線振動篩型號說明
2 Z K X □ □
┬ ┬ ┬ ┬ ┬ ┬
│ │ │ │ │ │
│ │ │ │ │ └──────── 篩網長度dm
│ │ │ │ │
│ │ │ │ └─────────- 篩網寬度dm
│ │ │ │
│ │ │ └───────────- 激振器
│ │ │
│ │ └───────────── 塊偏心
│ │
│ └──────────────- 直線運動
│
└──────────────── 雙層
ZKX型直線振動篩選用須知
1、篩機分單層和雙層。
2、篩網結構有條縫篩網、編織篩網、如選用沖空篩板和膠篩板，可按要求設計。
3、基礎螺栓全部為M20用戶自備。
4、給料箱為用戶選擇件，如需用訂貨注明。
5、本廠可為用戶特殊要求，承擔設計、幫助選型、接受咨詢，并提供備品備件等服務項目。
ZKX型直線振動篩技術參數
|
型號
|
篩面
|
給料粒度 (mm)
|
處理量
|
振次 (1/min)
|
雙振幅 (mm)
|
電動機
|
外型尺寸 長×寬×高L×W×H(mm)
|
總重 (kg)
|
|
層數
|
面積 (㎡)
|
傾角
|
篩孔尺寸(mm)
|
結構
|
型號
|
功率 (kw)
|
電壓 (v)
|
|
ZKX936
|
1
|
3
|
0
|
0.5-13
|
條縫
|
0-100
|
20-35
|
890
|
8.5-11
|
Y132M-4
|
7.5
|
3(660)
|
3936×1628×2049
|
4998
|
|
2ZKX936
|
2
|
3
|
0
|
3-80
0.5-13
|
上編
下條
|
≤300
|
20-35
|
890
|
8.5-11
|
Y132M-4
|
7.5
|
3936×1628×2597
|
5486
|
|
ZKX1236
|
1
|
4
|
0
|
0.5-13
|
條縫
|
0-100
|
20-35
|
890
|
8.5-11
|
Y132M-4
|
7.5
|
3936×1933×1930
|
4843
|
|
ZKX1236
|
2
|
4
|
0
|
3-80
0.5-13
|
上編
下條
|
≤300
|
20-35
|
890
|
8.5-11
|
Y132M-4
|
7.5
|
3936×1933×2510
|
5825
|
|
ZKX1248
|
1
|
5.8
|
0
|
0.5-13
|
條縫
|
≤300
|
20-35
|
890
|
8.5-11
|
Y160M-4
|
7.5
|
5143×1933×2600
|
5580
|
|
2ZKX1248
|
2
|
5.8
|
0
|
3-80
0.5-13
|
上編
下條
|
≤300
|
20-35
|
890
|
8.5-11
|
Y132M-4
|
11
|
3936×2238×1917
|
7286
|
|
ZKX1536
|
1
|
5.4
|
0
|
0.5-13
|
條縫
|
≤300
|
20-35
|
890
|
8.5-11
|
Y160M-4
|
7.5
|
3936×2238×2609
|
5307
|
|
2ZKX1536
|
2
|
5.4
|
0
|
|
上編
下條
|
≤300
|
20-35
|
890
|
8.5-11
|
Y160M-4
|
11
|
4546×2238×2617
|
7215
|
|
2ZKX1542
|
2
|
6
|
0
|
|
上編
下條
|
≤300
|
20-35
|
890
|
8.5-11
|
Y160M-4
|
11
|
5156×2238×2089
|
7070
|
|
ZKX1548
|
1
|
7
|
0
|
|
條縫
|
≤300
|
20-35
|
890
|
8.5-11
|
Y160M-4
|
11
|
5156×2238×2611
|
6611
|
|
2ZKX1548
|
2
|
7
|
0
|
|
上編下條
|
≤300
|
20-35
|
890
|
8.5-11
|
Y132M-4
|
11
|
3936×2543×1942
|
8026
|
|
ZKX1836
|
1
|
6.5
|
0
|
|
條縫
|
≤300
|
20-35
|
890
|
8.5-11
|
Y160M-4
|
7.5
|
3936×2543×2634
|
5715
|
|
2ZKX1836
|
2
|
6.5
|
0
|
|
上編
下條
|
≤300
|
20-35
|
890
|
8.5-11
|
Y160M-4
|
11
|
4546×2543×2634
|
7463
|
|
ZKX1842
|
2
|
7.6
|
0
|
|
上編
下條
|
≤300
|
20-35
|
890
|
8.5-11
|
Y160M-4
|
11
|
5156×2543×2137
|
8816
|
|
ZKX1848
|
1
|
8.5
|
0
|
|
條縫
|
0-100
|
20-35
|
890
|
8.5-11
|
Y160L-4
|
11
|
5156×2543×2668
|
6919
|
|
2ZKX1848
|
2
|
8.5
|
0
|
|
上編
下條
|
0-150
|
20-35
|
890
|
8.5-11
|
Y160M-4
|
15
|
5156×2848×2174
|
10074
|
|
ZKX2148
|
1
|
10
|
0
|
|
條縫
|
0-100
|
20-35
|
890
|
8.5-11
|
Y180L-4
|
11
|
5168×2848×3033
|
8738
|
|
2ZKX2148
|
2
|
10
|
0
|
|
上編
下條
|
0-150
|
20-35
|
890
|
8.5-11
|
Y200L-4
|
22
|
6388×2848×3222
|
14085
|
|
2ZKX2160
|
2
|
13
|
0
|
|
上編下條
|
≤300
|
20-35
|
890
|
8.5-11
|
Y180L-4
|
30
|
6388×2848×2478
|
13788
|

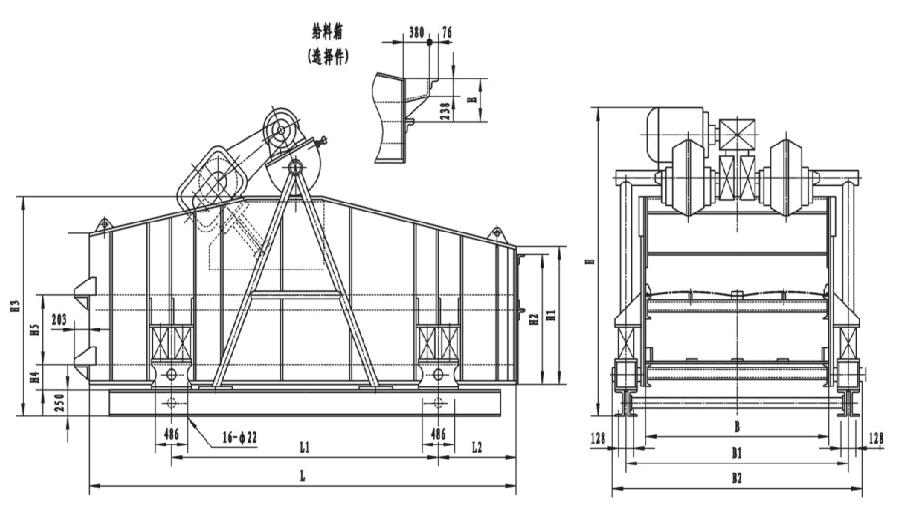

ZKX型直線振動篩產品安裝圖
ZKX型直線振動篩主要安裝尺寸
|
型號
|
L
|
L1
|
L2
|
B
|
B1
|
B2
|
H
|
H1
|
H2
|
H3
|
H4
|
H5
|
E
|
|
ZKX913
|
3660
|
2438
|
610
|
920
|
1370
|
1628
|
1918
|
1035
|
586
|
1233
|
180
|
|
458
|
|
2ZKX936
|
3660
|
2438
|
610
|
920
|
1370
|
1628
|
2510
|
1010
|
996
|
1510
|
180
|
532
|
424
|
|
ZKX1236
|
3660
|
2438
|
610
|
1226
|
1676
|
1628
|
1930
|
1035
|
586
|
1233
|
180
|
|
476
|
|
2ZKX1236
|
3660
|
2438
|
610
|
1226
|
1676
|
1932
|
2600
|
1052
|
1046
|
1565
|
180
|
532
|
466
|
|
ZKX1248
|
4880
|
3658
|
610
|
1226
|
1676
|
1932
|
1942
|
1035
|
586
|
1243
|
180
|
|
476
|
|
2ZKX1248
|
4880
|
3660
|
610
|
1226
|
1676
|
1932
|
2635
|
1082
|
1066
|
1590
|
180
|
532
|
476
|
|
ZKX1536
|
3660
|
2438
|
610
|
1530
|
1980
|
2238
|
1942
|
1035
|
586
|
1243
|
180
|
|
476
|
|
2ZKX1536
|
3660
|
2438
|
610
|
1530
|
1980
|
2238
|
2618
|
1052
|
1046
|
1565
|
180
|
532
|
466
|
|
2ZKX1542
|
4270
|
3328
|
470
|
1530
|
1980
|
2238
|
2630
|
1072
|
1066
|
1578
|
200
|
532
|
466
|
|
ZKX1548
|
4880
|
3658
|
610
|
1530
|
1980
|
2238
|
2090
|
1055
|
608
|
1254
|
200
|
|
464
|
|
2ZKX1548
|
4880
|
3658
|
610
|
1530
|
1980
|
2238
|
2635
|
1082
|
1066
|
1590
|
200
|
532
|
476
|
|
ZKX1836
|
3660
|
2438
|
610
|
1836
|
2286
|
2542
|
1942
|
1035
|
516
|
1237
|
200
|
|
464
|
|
2ZKX1836
|
3660
|
2438
|
610
|
1836
|
2286
|
2542
|
2618
|
1052
|
1046
|
1565
|
200
|
532
|
466
|
|
2ZKX1842
|
4270
|
3328
|
470
|
1836
|
2286
|
2542
|
2630
|
1072
|
1066
|
1578
|
200
|
532
|
466
|
|
ZKX1842
|
4880
|
3658
|
610
|
1836
|
2286
|
2542
|
2138
|
1075
|
645
|
1267
|
200
|
|
464
|
|
2ZKX1848
|
4880
|
3658
|
610
|
1836
|
2286
|
2542
|
2668
|
1090
|
1086
|
1626
|
220
|
532
|
464
|
|
ZKX2148
|
4880
|
3658
|
610
|
2140
|
2590
|
2848
|
2175
|
838
|
533
|
1498
|
250
|
|
629
|
|
2ZKX2148
|
1880
|
3658
|
610
|
2140
|
2590
|
2848
|
3035
|
1270
|
1150
|
1988
|
250
|
660
|
610
|
|
ZKX2160
|
6100
|
3658
|
1220
|
2140
|
2590
|
2848
|
2478
|
946
|
635
|
1678
|
280
|
|
629
|
|
2ZKX2160
|
6100
|
3658
|
1220
|
2140
|
2590
|
2848
|
3035
|
1270
|
1150
|
1998
|
280
|
660
|
610
|
|
ZKX2448
|
4880
|
3658
|
610
|
2445
|
2896
|
3154
|
2335
|
927
|
533
|
1509
|
280
|
|
629
|
|
2ZKX2448
|
4880
|
3658
|
610
|
2445
|
2896
|
3154
|
3035
|
1270
|
1150
|
1988
|
280
|
660
|
610
|
|
ZKX2460
|
6100
|
3658
|
1220
|
2445
|
2896
|
3154
|
2386
|
720
|
914
|
1652
|
280
|
|
629
|
|
2ZKX2460
|
6100
|
3658
|
1220
|
2445
|
2896
|
3154
|
3035
|
1270
|
1150
|
1988
|
280
|
660
|
610
|
