DZSF直線振動篩
作者 豐泉機械
來源 豐泉機械
瀏覽
發布時間 15/09/09

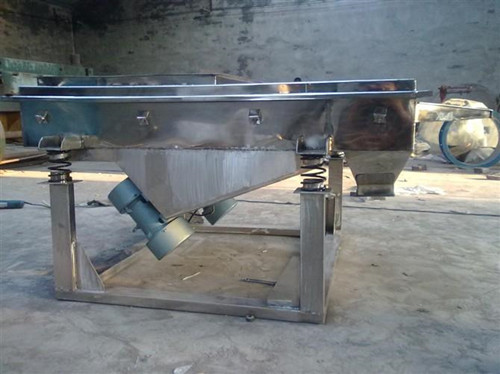

DZSF直線振動篩的產品概述：
DZSF直線振動篩為雙振動電機驅動,是一種具有國際先進水平的中小型多層篩分機械,可單層或多層使用,最多可達到五層,篩框一般為木制結構,如果篩孔比較大,產量要求較高時篩框可制成鋼質結構,若篩分腐蝕性物料,與物料接觸部分采用不銹鋼制作.直線振動篩(直線篩)配用的振動電機的安裝方式可分為下振式和側振式，減振器安裝方式可分為座式和吊掛式。還可以根據用戶需要進行特殊設計。
DZSF直線振動篩工作原理:
該系列直線篩為雙振動電機驅動，利用振動電機激振的原理工作。當兩臺電機作同步、反向旋轉時，其偏心塊所產生的振動力在平行于電機軸線的方向相互抵消，在垂直于電機軸的方向疊為一合力，因此篩機的運動軌跡為一直線。兩電機軸相對篩面在垂直方向有一傾角，在振動力和物料自重力的聯合作用下，使物料在篩面上被拋起跳躍式向前作直線運動，以合理匹配篩網達到篩分的目的,這就是直線振動篩的實際工作原理。
直線篩適用范圍：
DZSF系列直線振動篩廣泛應用于冶金粉末、化工、糧食、醫藥、肥料、磨料、陶瓷、煤炭、耐火材料、建筑材料等粉體及中小粒度物料的分級或分選。尤其適用于粒度在0.074—5mm,含水量小于7%,無粘性的各種干式粉狀或顆粒狀物料的篩分，最大給料粒度不大于10mm。
| 型號 |
篩面尺寸(mm) |
篩面層數 |
網孔尺寸(目/in) |
處理量(t/h) |
振次(min) |
雙振幅(mm) |
電機功率(kw) |
振動方向角(°) |
外形尺寸(長×寬×高)(mm) |
| ZSF520 |
|
1
2
3
1
2
3
4
5
6 |
2-200 |
0.05-5 |
960 |
6-7 |
2×0.4 |
45-60 |
2140×808×848 |
| 2ZSF520 |
500×2000 |
0.05-5 |
960 |
6-7 |
2×0.4 |
45-60 |
2199×808×878 |
| 3ZSF520 |
500×2500 |
0.03-5 |
1450 |
4-6 |
2×0.4 |
45 |
2256×808×938 |
| ZSF525 |
0.06-8 |
960 |
5-7 |
2×0.4 |
45-60 |
2642×808×848 |
| 2ZSF525 |
0.06-8 |
1450 |
4-6 |
2×0.4 |
45 |
2699×808×878 |
| 3ZSF525 |
0.06-8 |
960 |
6-8 |
2×0.75 |
45-60 |
2750×808×938 |
| 4ZSF525 |
0.1-15 |
1450 |
5-7 |
2×0.4 |
45 |
2813×808×1000 |
| 5ZSF525 |
0.08-15 |
1450 |
5-7 |
2×0.4 |
45 |
2883×808×1060 |
| 6ZSF525 |
0.07-15 |
960 |
6-8 |
2×0.75 |
45-60 |
2953×808×1120 |
| ZSF1020 |
1000×2000 |
1 |
0.12-20 |
960 |
6-8 |
2×0.75 |
45-60 |
2152×1320×900 |
| 2ZSF1020 |
2 |
0.11-20 |
960 |
5-7 |
2×0.75 |
45-60 |
2219×1320×960 |
| 3ZSF1020 |
1000×2000 |
3 |
2-200 |
0.10-2 |
960 |
5-7 |
2×0.75 |
45-60 |
2286×1320×1030 |
| 4ZSF1020 |
4 |
0.07-15 |
960 |
4-8 |
2×0.75 |
45-60 |
2353×1320×1100 |
| 5ZSF1020 |
5 |
0.07-15 |
960 |
4-8 |
2×1.5 |
45-60 |
2420×1320×1160 |
| 6ZSF1020 |
6 |
0.07-15 |
960 |
4-8 |
2×1.5 |
45-60 |
2487×1320×1220 |
| ZSF1025 |
1000×2500 |
1 |
0.1-15 |
1450 |
5-7 |
2×0.4 |
45 |
2203×1320×900 |
| 2ZSF1025 |
2 |
0.08-15 |
1450 |
5-7 |
2×0.4 |
45 |
2269×1320×960 |
| 3ZSF1025 |
3 |
0.07-15 |
960 |
6-8 |
2×0.75 |
45-60 |
2336×1320×1030 |
ZSF830
2ZSF830
3ZSF830 |
800×3000 |
1
2
3 |
0.1-20 |
960 |
6-8 |
2×0.75 |
45-60 |
3080×1098×1120 |
| 0.1-20 |
960 |
6-8 |
2×0.75 |
45-60 |
3140×1098×1180 |
| 0.1-20 |
960 |
6-8 |
2×1.5 |
45-60 |
3200×1098×1240 |
| ZSF1030 |
1000×3000 |
1 |
0.1-20 |
960 |
6-8 |
2×0.75 |
45-60 |
3152×1340×1120 |
| 2ZSF1030 |
2 |
0.1-20 |
960 |
6-8 |
2×1.5 |
45-60 |
3219×1340×1120 |
| 3ZSF1030 |
3 |
0.1-20 |
960 |
6-8 |
2×1.5 |
45-60 |
3286×1340×1120 |
| ZSF1224 |
1200×2400 |
1 |
0.1-23 |
960 |
6-8 |
2×0.75 |
45-60 |
2480×1520×1100 |
| 2ZSF1224 |
2 |
0.1-23 |
960 |
6-8 |
2×0.75 |
45-60 |
2540×1520×1160 |
| 3ZSF1224 |
3 |
0.1-23 |
960 |
6-8 |
2×1.5 |
45-60 |
2600×1520×1220 |
安裝設備前請參考直線振動篩(直線篩)使用說明書
目數，就是篩網的孔數，即每平方英寸上的孔的數目，目數越大，孔徑越小，一般來說，目數×孔徑(微米)=15000。比如，100目的篩網的孔徑為150微米左右，500目的篩網的孔徑是30微米左右。由于存在開孔率的問題，也就是因為編織網時用的絲的粗細的不同，不同的國家的標準也不一樣，目前存在美國標準，英國標準和日本標準三種，基中英國和美國的相近，日本的差別比較大。我國使用的是美國標準，也就是可用上面給出的公式度算。
由此定義可以看出，目數的大小決定了篩網孔徑的大小。而篩網孔徑的大小決定了所過篩粉體的最大顆粒Dmax。所以，我們可以看出，400目的拋光粉完全有可以非常細，比如只有1—2微米，也完全有可能是10微米，20微米。因為，篩網的孔徑是38微米左右，我們生產400目的拋光粉的D50就有20微米。
|
