本系列振動篩為圓運動，可供選煤、選礦、建材、電力及化工部門等作產品分級用，本系列振動篩，具有結構簡單，
振動噪音小、易于維修、堅固耐用等特點。
訂貨須知：
1、本系列振動篩篩面分單層、雙層篩面，篩孔有沖孔、編織兩種，特殊要求可另行商定，并提出篩孔尺寸。
2、電動機安裝有左、右側之分，無特殊要求，按總圖安裝供貨。

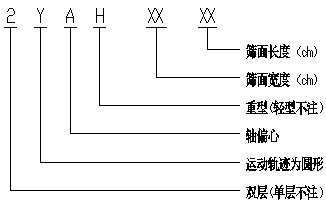

型號含義：
相關產品：SZZ系列自定中心振動篩 GTS系列滾筒篩 YA圓振動篩 YK圓振動篩 ZSG系列高效重型振動篩
YA系列圓振動篩技術性能
| 型號 |
有效篩面 |
篩孔尺寸 |
給料粒度 |
處理量 |
雙振幅 |
電動機 |
重量 |
| (m2) |
(mm) |
(mm) |
(t/h) |
(mm) |
型號 |
功率（KW) |
電壓（V) |
(kg) |
| YA1236 |
1.2X3.6 |
6-50(輕型單層或重
型雙層的
下層)
30-150(重型單層或重型雙層的
上層）
|
200（輕型）
400（重型）
|
70-420 |
6-10 |
Y160M-4 |
11 |
380 |
5405 |
| 2YA1236 |
1.2X3.6 |
70-420 |
Y160M-4 |
11 |
5810 |
| YA1530 |
1.5X3.0 |
80-260 |
Y160M-4 |
11 |
5180 |
| YA1536 |
1.5X3.6 |
90-320 |
Y160M-4 |
11 |
5637 |
| 2YA1536 |
1.5X3.6 |
90-320 |
Y160L-4 |
15 |
6124 |
| YAH1536 |
1.5X3.6 |
200-660 |
Y160M-4 |
11 |
6120 |
| 2YAH1536 |
1.5X3.6 |
200-660 |
Y160L-4 |
15 |
6545 |
| YA1542 |
1.5X4.2 |
100-360 |
Y160M-4 |
11 |
6015 |
| 2YA1542 |
1.5X4.2 |
100-360 |
Y160L-4 |
15 |
6598 |
| YA1548 |
1.5X4.8 |
120-400 |
Y160L-4 |
15 |
6418 |
| 2YA1548 |
1.5X4.8 |
120-400 |
Y160L-4 |
15 |
6820 |
| YAH1548 |
1.5X4.8 |
320-780 |
Y160L-4 |
15 |
7342 |
| 2YAH1548 |
1.5X4.8 |
320-780 |
Y160L-4 |
15 |
7900 |
| YA1836 |
1.8X3.6 |
100-370 |
Y160L-4 |
11 |
5680 |
| 2YA1836 |
1.8X3.6 |
100-370 |
Y160L-4 |
15 |
6446 |
| YAH1836 |
1.8X3.6 |
290-800 |
Y160L-4 |
11 |
6400 |
| 2YAH1836 |
1.8X3.6 |
290-800 |
Y160L-4 |
15 |
6853 |
| YA1842 |
1.8X4.2 |
130-430 |
Y160L-4 |
15 |
6330 |
| 2YA1842 |
1.8X4.2 |
130-430 |
Y160L-4 |
15 |
6937 |
| YAH1842 |
1.8X4.2 |
340-900 |
Y160L-4 |
15 |
6850 |
| 2YAH1842 |
1.8X4.2 |
340-900 |
Y160L-4 |
15 |
7536 |
| YA1848 |
2.1X4.8 |
150-490 |
Y160L-4 |
15 |
6780 |
| 2YA1848 |
2.1X4.8 |
150-490 |
Y160L-4 |
15 |
7124 |
| YAH1848 |
2.1X4.8 |
380-1000 |
Y160L-4 |
15 |
7633 |
| 2YAH1848 |
2.1X4.8 |
380-1000 |
Y180M-4 |
15 |
8540 |
| YA2148 |
2.1X4.8 |
160-570 |
Y180L-4 |
15 |
9830 |
| 2YA2148 |
2.1X4.8 |
160-570 |
Y180M-4 |
15 |
11330 |
| YAH2148 |
2.1X4.8 |
400-1200 |
Y180L-4 |
18.5 |
11230 |
| 2YAH2148 |
2.1X4.8 |
400-1200 |
Y180M-4 |
22 |
12100 |
| YA2160 |
2.1X6.0 |
220-700 |
Y180L-4 |
18.5 |
10726 |
| 2YA2160 |
2.1X6.0 |
220-700 |
Y200L-4 |
22 |
12050 |
| YAH2160 |
2.1X6.0 |
500-1400 |
Y200L-4 |
30 |
13290 |
| 2YAH2160 |
2.1X6.0 |
500-1400 |
Y200L-4 |
30 |
14658 |
| YA2448 |
2.4X4.8 |
200-600 |
Y200L-4 |
30 |
10630 |
| YAH2448 |
2.4X4.8 |
500-1300 |
Y200L-4 |
30 |
12630 |
| 2YAH2448 |
2.4X4.8 |
500-1300 |
Y200L-4 |
30 |
13812 |
| YA2460 |
2.4X6.0 |
250-800 |
Y200L-4 |
30 |
13050 |
| 2YA2460 |
2.4X6.0 |
250-800 |
Y200L-4 |
30 |
14380 |
| YAH2460 |
2.4X6.0 |
600-1500 |
Y200L-4 |
30 |
13690 |
| 2YA2460 |
2.4X6.0 |
600-1500 |
Y200L-4 |
30 |
15350 |

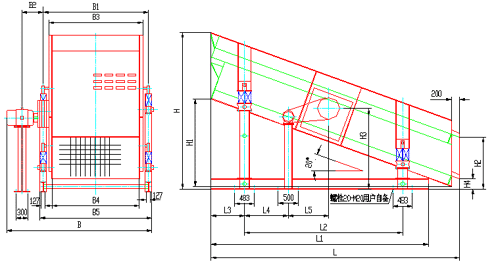

四、YA系列圓振動篩安裝性式：
YA系列圓振動篩外型尺寸:
單層：
| 型號 |
L |
L1 |
L2 |
L3 |
L4 |
L5 |
B |
B1 |
B2 |
B3 |
B4 |
B5 |
H |
H1 |
H2 |
H3 |
| YA1236 |
3557 |
3408 |
2548 |
560 |
542 |
669 |
2493 |
1700 |
283 |
1345 |
1225 |
1933 |
2456 |
1379 |
832 |
1260 |
| YA1530 |
2984 |
2783 |
1910 |
573 |
474 |
438 |
2798 |
2050 |
283 |
1650 |
1530 |
2238 |
2280 |
1145 |
844 |
1090 |
| YA1536 |
3557 |
3408 |
2548 |
560 |
542 |
696 |
2798 |
2005 |
283 |
1690 |
1530 |
2238 |
2419 |
1374 |
792 |
1260 |
| YAH1536 |
3557 |
3424 |
2564 |
560 |
542 |
661 |
2798 |
2005 |
283 |
1690 |
1530 |
2238 |
2437 |
1373 |
530 |
1260 |
| YA1542 |
4131 |
4000 |
3138 |
562 |
682 |
819 |
2798 |
2005 |
283 |
1690 |
1530 |
2238 |
2655 |
1584 |
790 |
1260 |
| YA1548 |
4704 |
4554 |
3694 |
560 |
976 |
810 |
2843 |
2005 |
305 |
1690 |
1530 |
2238 |
2854 |
1777 |
828 |
1260 |
| YAH1548 |
4704 |
4554 |
3694 |
560 |
976 |
810 |
2843 |
2005 |
305 |
1690 |
1530 |
2238 |
2943 |
1798 |
911 |
1260 |
| YA1836 |
3557 |
3408 |
2548 |
560 |
542 |
669 |
3103 |
2310 |
283 |
2005 |
1835 |
2543 |
2419 |
1374 |
792 |
1260 |
| YAH1836 |
3557 |
3419 |
2560 |
559 |
542 |
661 |
3103 |
2310 |
283 |
2005 |
1835 |
2543 |
2437 |
1373 |
826 |
1260 |
| YA1842 |
4131 |
4000 |
3138 |
562 |
682 |
819 |
3148 |
2310 |
305 |
2005 |
1835 |
2543 |
2675 |
1598 |
845 |
1260 |
| YAH1842 |
4131 |
4000 |
3138 |
563 |
660 |
820 |
3148 |
2310 |
305 |
2005 |
1835 |
2543 |
2700 |
1555 |
845 |
1260 |
| YA1848 |
4704 |
4554 |
3694 |
560 |
976 |
810 |
3148 |
2310 |
305 |
2005 |
1835 |
2543 |
2861 |
1784 |
826 |
1260 |
| YAH1848 |
4704 |
4554 |
3694 |
560 |
976 |
810 |
3148 |
2310 |
305 |
2005 |
1835 |
2543 |
2943 |
1348 |
911 |
1260 |
| YA2148 |
4745 |
4378 |
3410 |
668 |
660 |
974 |
3551 |
2310 |
385 |
2324 |
2140 |
2848 |
3515 |
1968 |
1363 |
1580 |
| YAH2148 |
4745 |
4370 |
3410 |
660 |
708 |
978 |
3552 |
2310 |
385 |
2324 |
2140 |
2848 |
3501 |
1981 |
1368 |
1580 |
| YA2160 |
5892 |
5515 |
3436 |
1279 |
660 |
974 |
3552 |
2615 |
385 |
2324 |
2140 |
2848 |
3674 |
2175 |
1094 |
1580 |
| YAH2160 |
5916 |
5515 |
3890 |
825 |
1078 |
989 |
3747 |
2615 |
520 |
2324 |
2140 |
2848 |
3849 |
2221 |
1278 |
1800 |
| YA2448 |
4745 |
4370 |
3410 |
660 |
660 |
989 |
3857 |
2615 |
385 |
2669 |
2445 |
3153 |
3473 |
1961 |
1311 |
1580 |
